Uziom fundamentowy - Jak wykonać bez błędów i oszczędzić?

Czym jest uziemienie w fundamencie i co daje budynkowi

W praktyce chodzi o przewodzący element zatopiony w betonie fundamentu, który tworzy trwałe połączenie z gruntem i z instalacją elektryczną budynku. Ja traktuję taki układ jako fundament bezpieczeństwa, bo wspiera ochronę przeciwporażeniową, wyrównanie potencjałów, ochronę odgromową i ograniczanie skutków przepięć. To nie jest dodatek „na wszelki wypadek”, tylko element, który ma pracować przez cały okres użytkowania domu.

Największa zaleta jest prosta: dobrze wykonany układ uziemiający w fundamencie jest tani, trwały i ma mało elementów narażonych na uszkodzenie mechaniczne. Beton chroni metal przed korozją, a duża powierzchnia styku z konstrukcją zwykle daje stabilniejsze parametry niż prowizoryczne rozwiązania dokładane później. W nowych domach ten temat warto załatwić razem z projektem instalacji elektrycznej, a nie po odbiorze stanu surowego.

• Bezpieczeństwo ludzi - zmniejsza ryzyko niebezpiecznych napięć dotykowych i krokowych.
• Wyrównanie potencjałów - pomaga zapanować nad różnicami napięć między metalowymi elementami budynku.
• Gotowość pod LPS - ułatwia podłączenie instalacji odgromowej, jeśli będzie potrzebna teraz albo w przyszłości.

Jeśli ten etap zostanie dobrze przemyślany, dalszy montaż instalacji jest po prostu prostszy. A skoro wiadomo już, po co to robić, warto zobaczyć, jak wygląda poprawne wykonanie krok po kroku.

Jak wykonuję je krok po kroku przed zalaniem betonu

Najważniejsze decyzje zapadają jeszcze przed wylaniem ław albo płyty. W praktyce nie zaczynam od samego drutu, tylko od ustalenia, gdzie będą wyprowadzenia, jak połączę elementy konstrukcyjne i czy układ ma współpracować z instalacją odgromową. Dopiero potem ma sens układanie przewodu.

1. Ustalam przebieg i punkty wyprowadzeń

Na start trzeba wiedzieć, gdzie wyjdą końcówki do głównej szyny uziemiającej oraz ewentualne połączenia pod instalację odgromową. To ważne, bo po betonowaniu nie da się już swobodnie zmienić miejsca wyprowadzeń. Ja zawsze zakładam, że lepiej dać jeden punkt więcej niż później kuć ścianę lub robić kompromisowy obejściowy przepust.

2. Układam przewód w zamkniętym obwodzie

Najczęściej stosuje się układ pierścieniowy, czyli zamknięty obwód biegnący przy zewnętrznej krawędzi fundamentu. Taki układ jest przewidywalny i dobrze rozprowadza prąd w gruncie oraz w betonie. Odcinki „na ślepo” bez domknięcia pierścienia to proszenie się o słabszy efekt i kłopoty przy odbiorze.

3. Wykonuję trwałe połączenia i kontroluję ciągłość

Połączenia muszą być pewne, odporne na korozję i wykonane w sposób zgodny z projektem. W praktyce nie chodzi o estetykę, tylko o ciągłość elektryczną całego układu. Każde miejsce łączenia jest potencjalnym punktem słabości, dlatego nie warto oszczędzać na złączach ani robić skrótów przy montażu.

Przeczytaj również: Jak zrobić fundament pod starym domem - uniknij kosztownych błędów

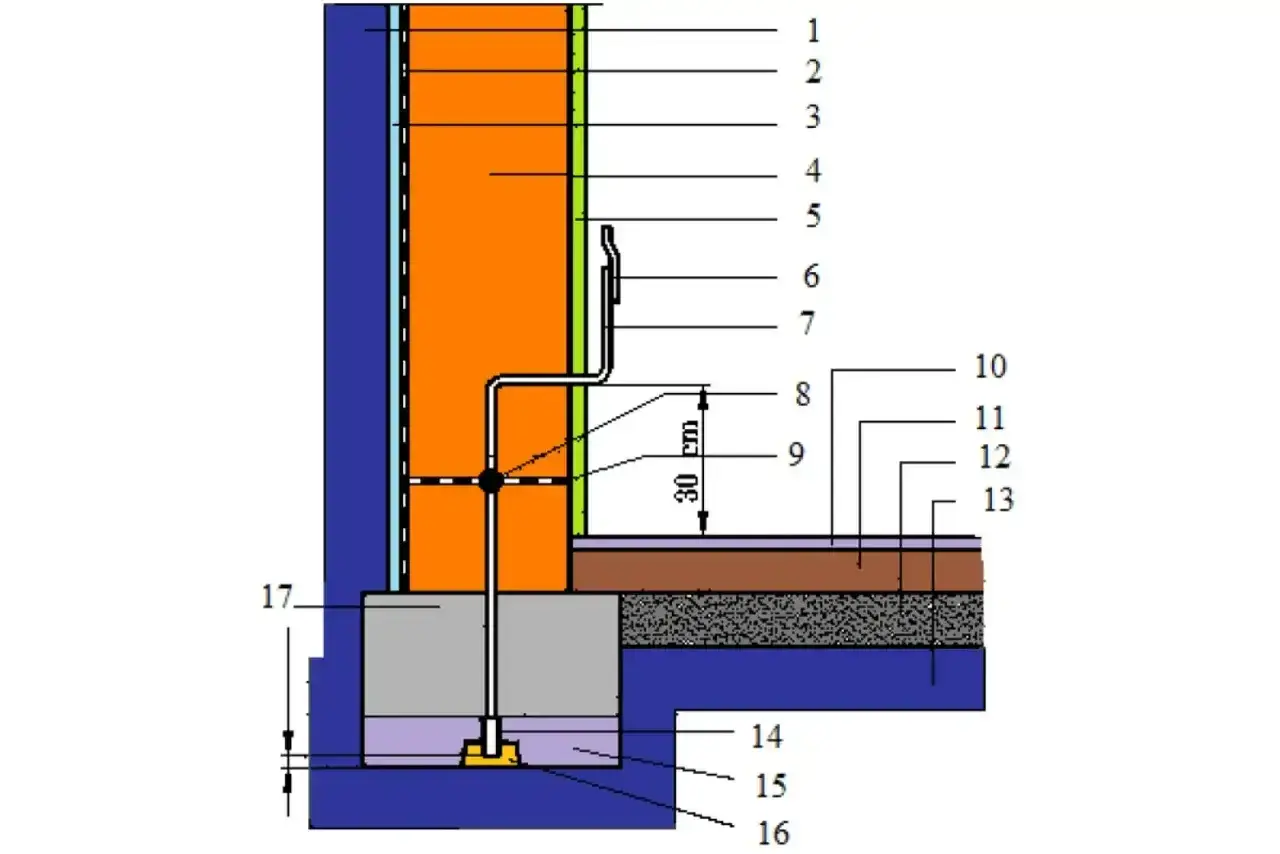

4. Zalewam betonem z właściwą otuliną

Metalowy przewód nie powinien leżeć przypadkowo przy krawędzi ani wystawać w strefę podatną na wilgoć i uszkodzenia. W praktyce potrzebna jest otulina betonu, zwykle minimum 5 cm. To nie jest detal kosmetyczny, tylko warunek trwałości i ochrony przed korozją.

Po tej części najczęściej pojawia się pytanie o materiał, więc przechodzę do rzeczy, które naprawdę mają znaczenie przy doborze przewodu i całego układu.

Jakie materiały i układ przewodu mają znaczenie

Wbrew pozorom nie każdy metal i nie każdy przekrój nadaje się do takiego zastosowania. W praktyce spotyka się rozwiązania oparte na drucie okrągłym około 10 mm albo taśmie stalowej, na przykład 30 x 3,5 mm, ale projekt zawsze powinien rozstrzygać szczegóły. Ja patrzę przede wszystkim na trwałość, odporność korozyjną i możliwość pewnego połączenia z resztą instalacji.

W praktyce nie traktuję materiału jako jedynej odpowiedzi. Równie ważne jest to, czy budynek ma zbrojony fundament, jak wygląda hydroizolacja i czy przewód będzie miał dobry kontakt z konstrukcją. Dla porządku: w nowych budynkach warto od razu przewidzieć wyprowadzenia do GSU, czyli głównej szyny uziemiającej, bo później taki szczegół robi dużą różnicę.

Warto też pamiętać, że beton wodoodporny, izolacje obwodowe i „biała wanna” potrafią zmienić warunki pracy całego układu. I właśnie wtedy trzeba rozważyć dodatkowe rozwiązania.

Kiedy sam fundament nie wystarczy

Są sytuacje, w których uziemienie w fundamencie działa słabiej, niż zakłada projektant. Najczęściej dzieje się tak przy fundamentach o podwyższonej rezystancji styku z gruntem, na przykład przy hydroizolacji, izolacji obwodowej albo konstrukcjach z betonem wodoszczelnym. Wtedy zamiast liczyć, że „jakoś będzie”, lepiej od razu zaplanować układ uzupełniający.

Przy budynkach ze stopami fundamentowymi albo bardziej złożonym układem konstrukcyjnym warto założyć, że jeden prosty przewód może nie wystarczyć. W takich przypadkach sens ma połączenie kilku elementów i przewód wyrównawczy rozprowadzony tak, by cała konstrukcja pracowała jako jeden układ. To szczególnie ważne, jeśli budynek ma później współpracować z instalacją odgromową albo rozbudowaną automatyką.

Najkrócej mówiąc: im bardziej „zamknięta” i odizolowana jest konstrukcja od gruntu, tym większa szansa, że trzeba będzie dołożyć otok lub inny uzupełniający element. A skoro o tym mowa, przechodzę do błędów, które najczęściej psują całą robotę.

Najczęstsze błędy, które wychodzą dopiero po odbiorze

To jest temat, przy którym nie ma sensu być grzecznym: wiele problemów powstaje nie przez złą koncepcję, tylko przez pośpiech i brak koordynacji między ekipami. Widziałem już układy, które wyglądały dobrze na zdjęciu, a po pomiarach okazywały się kłopotliwe albo niepełne. Najczęściej winny jest szczegół, którego nikt nie dopilnował na budowie.

• Brak zamkniętego pierścienia - przewód nie tworzy pełnego obwodu, więc układ działa gorzej niż zakładano.
• Złe miejsce wyprowadzeń - końcówki wychodzą tam, gdzie później kolidują z izolacją, tynkiem albo inną instalacją.
• Brak połączeń z zbrojeniem - konstrukcja nie współpracuje jako spójny układ wyrównania potencjałów.
• Przerwanie ciągłości na dylatacji - bez właściwego mostka cały system traci sens w miejscu podziału konstrukcji.
• Za mała otulina - metal jest zbyt blisko krawędzi betonu i staje się bardziej podatny na korozję lub uszkodzenie.
• Brak dokumentacji zdjęciowej - po zalaniu betonu trudno później udowodnić, co naprawdę zostało wykonane.

Ja zawsze powtarzam, że w takim temacie dokumentacja jest prawie tak samo ważna jak samo wykonanie. Kilka zdjęć przed zalaniem, opis miejsc wyprowadzeń i prosty protokół oszczędzają później nerwy przy odbiorze, a czasem także przy sporze z wykonawcą. I właśnie dlatego następna sekcja dotyczy pomiarów oraz kosztów, bo bez tego obraz byłby niepełny.

Pomiary i koszt, które warto uwzględnić w planie

Po wykonaniu układu nie kończy się praca, tylko zaczyna etap sprawdzenia. Trzeba zmierzyć ciągłość połączeń i rezystancję uziemienia, a wynik odnieść do projektu oraz całego systemu ochrony budynku. Nie ma jednej magicznej liczby, która byłaby dobra dla każdego domu - wynik zawsze trzeba czytać razem z układem sieci, ochroną przeciwporażeniową i ewentualną instalacją odgromową.

W praktyce niska rezystancja jest pożądana, ale nie wolno oceniać wszystkiego wyłącznie jednym parametrem. Jeśli budynek ma mieć ochronę odgromową, zwykle dąży się do możliwie niskich wartości i do uporządkowanej dokumentacji pomiarowej. Z mojego punktu widzenia ważniejsze od samego „ładnego wyniku” jest to, czy instalacja jest spójna, poprawnie połączona i da się ją później rozbudować.

Wniosek jest prosty: najtańszy i najwygodniejszy moment na wykonanie tego elementu to etap fundamentów. Późniejsze dołożenie otoku albo punktowych uziomów jest możliwe, ale zwykle droższe, bardziej inwazyjne i mniej eleganckie technicznie. Jeśli budżet jest napięty, właśnie tu najczęściej opłaca się nie oszczędzać na planowaniu.

Co sprawdzić przed betonowaniem, żeby nie wracać do tematu

Jeśli miałbym zostawić tylko jedną praktyczną listę kontrolną, to byłaby ona bardzo krótka: sprawdź przebieg przewodu, miejsca wyprowadzeń, połączenia zbrojenia i otulinę betonu. Tyle wystarcza, żeby nie uruchamiać później kosztownych poprawek. Przy bardziej wymagających fundamentach, zwłaszcza z izolacją przeciwwodną, warto od razu założyć wariant rezerwowy i nie liczyć na to, że problem „sam się rozwiąże”.
