Sprawdzenie stanu wirnika wiertarki jest kluczowym elementem diagnostyki tego narzędzia. Ten proces można wykonać samodzielnie w domu, stosując kilka prostych metod. Prawidłowa diagnoza wirnika pozwala wykryć potencjalne problemy, zanim staną się poważniejsze i kosztowniejsze w naprawie.
Diagnostyka wirnika wymaga systematycznego podejścia, począwszy od podstawowej inspekcji wizualnej, aż po bardziej zaawansowane pomiary elektryczne. Proces ten jest bezpieczny, gdy przestrzega się odpowiednich zasad bezpieczeństwa i wykonuje się go przy odłączonym zasilaniu.
Kluczowe informacje:- Diagnostykę wirnika można przeprowadzić samodzielnie w warunkach domowych
- Podstawowym warunkiem jest odłączenie wiertarki od zasilania
- Do sprawdzenia potrzebne są podstawowe narzędzia, jak multimetr
- Wczesne wykrycie problemów zapobiega poważniejszym awariom
- Proces diagnostyczny składa się z kilku prostych kroków
- Wizualna inspekcja jest pierwszym i najważniejszym etapem sprawdzania
Narzędzia niezbędne do sprawdzenia wirnika
Do sprawdzenia wirnika wiertarki potrzebne są podstawowe narzędzia diagnostyczne. Odpowiednie wyposażenie warsztatu znacząco ułatwi przeprowadzenie diagnozy wirnika wiertarki.
- Multimetr cyfrowy - niezbędny do wykonania pomiarów elektrycznych i sprawdzenia ciągłości uzwojeń
- Zestaw śrubokrętów krzyżakowych i płaskich - umożliwia bezpieczny demontaż obudowy
- Szczypce uniwersalne - pomocne przy wyciąganiu elementów mocujących
- Growler (opcjonalnie) - specjalistyczne urządzenie do wykrywania zwarć międzyzwojowych
- Lupa lub szkło powiększające - ułatwia dokładną inspekcję wizualną powierzchni komutatora
- Młotek gumowy - pomocny przy delikatnym rozłączaniu trudnych elementów
Zasady bezpieczeństwa podczas diagnostyki wirnika
Bezpieczeństwo podczas badania stanu wirnika wiertarki jest kluczowe. Zawsze pracuj w dobrze oświetlonym i uporządkowanym miejscu.
Przed rozpoczęciem testu wirnika w wiertarce załóż okulary ochronne i rękawice elektroizolacyjne. Unikaj pracy w wilgotnym lub mokrym otoczeniu.
Podczas pomiaru wirnika wiertarki używaj tylko sprawnych i certyfikowanych narzędzi pomiarowych. Zawsze postępuj zgodnie z instrukcją producenta sprzętu diagnostycznego.
Czytaj więcej: 5 sprawdzonych sposobów na zrobienie dziury w metalu bez wiertarki
Demontaż wiertarki krok po kroku
Prawidłowy demontaż jest podstawą skutecznej diagnozy wirnika wiertarki. Zanim zaczniesz rozkręcać urządzenie, przygotuj miejsce do składowania wszystkich elementów.
- Odkręcenie śrub obudowy - użyj odpowiedniego śrubokręta, układając śruby w kolejności demontażu
- Zdjęcie szczotek węglowych - delikatnie odłącz przewody i wyjmij szczotki z uchwytów
- Usunięcie osłony komutatora - zwróć uwagę na sposób mocowania, aby później prawidłowo ją zamontować
- Wyjęcie wirnika - delikatnie wysuń go z obudowy, uważając na uzwojenia
- Zabezpieczenie elementów - wszystkie części ułóż w odpowiedniej kolejności na czystej powierzchni
Metody sprawdzania stanu wirnika
Kontrola wizualna
Dokładne oględziny to pierwszy krok w sprawdzeniu wirnika wiertarki. Szukaj wszelkich śladów uszkodzeń mechanicznych i przegrzania.

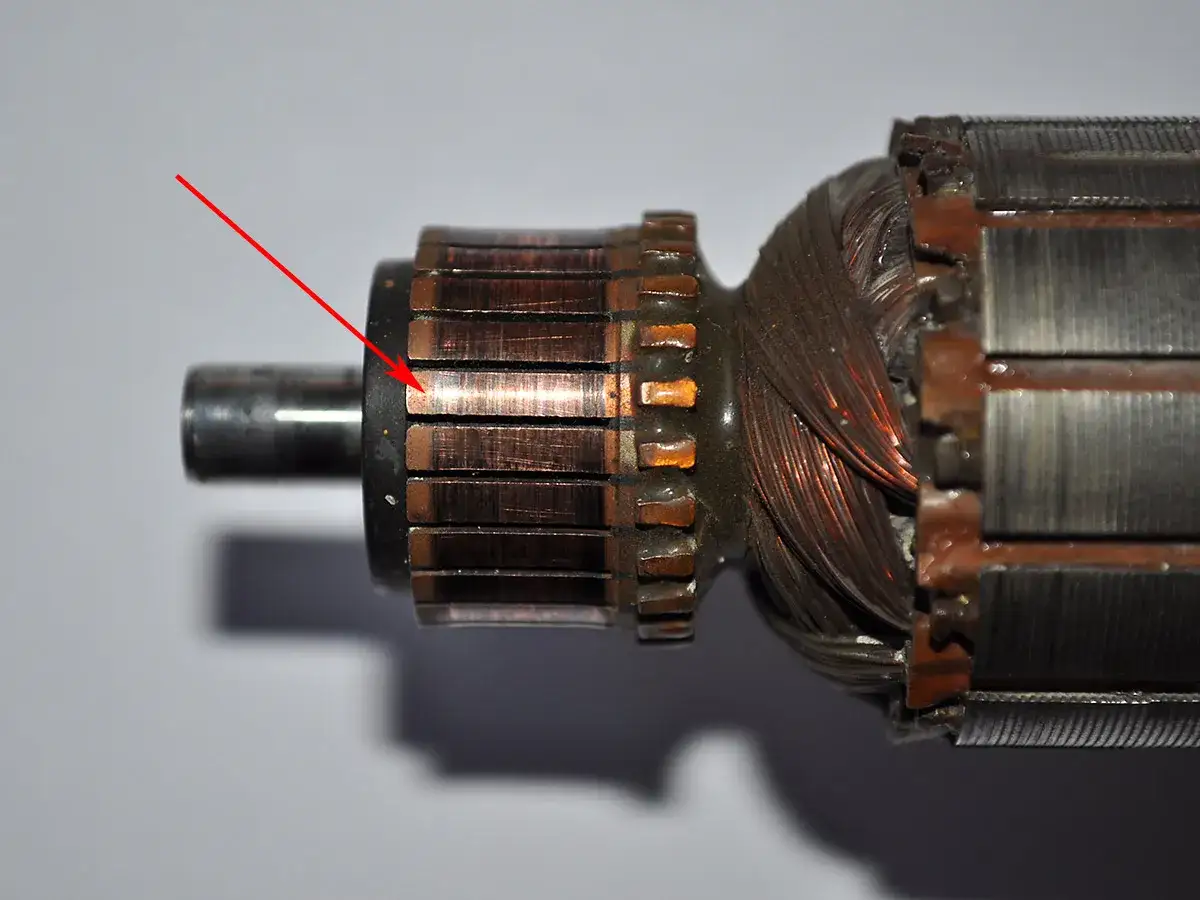

Szczególną uwagę zwróć na stan komutatora i jego powierzchnię. Komutator powinien mieć jednolity kolor i gładką powierzchnię.
Sprawdź stan izolacji między blaszkami komutatora. Nie powinno być widocznych zabrudzeń ani śladów spalenizny.
| Element | Opis stanu prawidłowego |
| Komutator | Gładka powierzchnia bez zarysowań |
| Uzwojenia | Brak przebarwień i uszkodzeń izolacji |
| Izolacja | Jednolita, bez pęknięć |
| Wał | Prosty, bez wytarć i luzów |
Testy elektryczne
Pomiar wirnika wiertarki zaczynamy od sprawdzenia rezystancji między blaszkami komutatora. Ustaw miernik na zakres pomiaru małych rezystancji i przyłóż sondy do sąsiadujących blaszek. Wartości powinny być zbliżone dla wszystkich par blaszek komutatora.
Kolejnym krokiem jest sprawdzenie izolacji uzwojeń względem rdzenia wirnika. Przeprowadź pomiar między każdą blaszką komutatora a rdzeniem, używając wysokiego zakresu rezystancji. Wskazania powinny pokazywać nieskończoność lub bardzo wysoką wartość.
Sprawdzanie przy użyciu growlera
Growler pozwala na wykrycie zwarć międzyzwojowych w wirniku wiertarki. Umieść wirnik w urządzeniu i powoli obracaj, obserwując wskazania.
Podczas testu wirnika w wiertarce za pomocą growlera zwróć uwagę na nietypowe drgania i odgłosy. Każda nieprawidłowość może wskazywać na uszkodzenie uzwojeń.
Jak rozpoznać uszkodzony wirnik
Wykrycie uszkodzenia wirnika wiertarki wymaga dokładnej obserwacji. Najczęstszym objawem jest nadmierne iskrzenie podczas pracy.
Charakterystycznym symptomem jest również przegrzewanie się urządzenia podczas użytkowania. Wirnik może wydawać nietypowe dźwięki lub wibracje.
Diagnoza wirnika wiertarki obejmuje również sprawdzenie jego wyważenia. Nierównomierna praca może wskazywać na poważne uszkodzenia.
| Objaw | Znaczenie |
| Silne iskrzenie | Zużycie szczotek lub uszkodzenie komutatora |
| Przegrzewanie | Zwarcia w uzwojeniach |
| Wibracje | Niewyważenie wirnika lub zgięty wał |
| Nierówna praca | Uszkodzenie łożysk lub uzwojeń |
Kiedy wymienić wirnik na nowy
Wymiana jest konieczna przy stwierdzeniu zwarć międzyzwojowych. Taka usterka nie nadaje się do naprawy domowymi metodami.
Znaczące uszkodzenia mechaniczne komutatora kwalifikują wirnik do wymiany. Zbyt duże wytarcie powierzchni lub głębokie rysy uniemożliwiają prawidłową pracę.
Naprawa wirnika wiertarki jest nieopłacalna przy poważnych uszkodzeniach izolacji. Gdy izolacja jest przepalona lub mocno zniszczona, lepiej zainwestować w nowy element.
Wymień wirnik, jeśli jego wał jest zgięty lub ma luzy w łożyskach. Takie uszkodzenia mechaniczne są trudne do naprawy i wpływają na bezpieczeństwo użytkowania.
Najczęstsze błędy podczas diagnostyki wirnika
Podstawowym błędem jest pomijanie kontroli wizualnej przed wykonaniem pomiarów elektrycznych. Niedokładne oględziny mogą prowadzić do przeoczenia ważnych uszkodzeń mechanicznych. Zawsze zaczynaj od dokładnych oględzin wszystkich elementów.
Wielu majsterkowiczów nie zwraca uwagi na stan łożysk podczas sprawdzania wirnika wiertarki. Zużyte łożyska mogą dawać podobne objawy jak uszkodzenia elektryczne. Sprawdzenie luzu łożysk powinno być standardowym elementem diagnostyki.
Częstym błędem jest również nieprawidłowe korzystanie z miernika podczas pomiarów. Wybór niewłaściwego zakresu pomiarowego może dać fałszywe wyniki. Zawsze upewnij się, że miernik jest skalibrowany i ustawiony na odpowiedni zakres.
Zalecenia po zakończeniu diagnostyki
Po zakończeniu testu wirnika w wiertarce dokładnie oczyść wszystkie elementy. Używaj do tego sprężonego powietrza lub miękkiej szczotki.
Przed ponownym montażem sprawdź stan szczotek węglowych i sprężyn dociskowych. Wymień je, jeśli wykazują znaczące zużycie.
Po złożeniu wiertarki przeprowadź krótki test działania bez obciążenia. Obserwuj pracę urządzenia pod kątem nietypowych dźwięków lub wibracji.
Skuteczna diagnostyka wirnika - klucz do sprawnej wiertarki
Sprawdzenie wirnika wiertarki to proces, który wymaga systematycznego podejścia i odpowiednich narzędzi. Właściwa diagnoza wirnika pozwala uniknąć kosztownych napraw i przedłużyć żywotność urządzenia.
Kluczem do sukcesu jest połączenie trzech elementów: dokładnej kontroli wizualnej, precyzyjnych pomiarów elektrycznych i zachowania zasad bezpieczeństwa. Szczególną uwagę należy zwrócić na stan komutatora, uzwojeń oraz łożysk.
Pamiętaj, że niektóre usterki kwalifikują wirnik do natychmiastowej wymiany. Zwarcia międzyzwojowe, poważne uszkodzenia mechaniczne czy przepalona izolacja to sygnały, że naprawa wirnika wiertarki może być nieopłacalna.
Regularne przeprowadzanie badania stanu wirnika pomoże Ci uniknąć nieprzyjemnych niespodzianek podczas pracy. Zawsze lepiej wykryć problem na wczesnym etapie, niż doprowadzić do całkowitego uszkodzenia narzędzia.
