Najważniejsze rzeczy, które trzeba ustalić przed ułożeniem stali
- Układ zbrojenia wynika z projektu konstrukcyjnego, a nie z jednego uniwersalnego schematu.
- W płycie zwykle pracują dwie strefy stali: dolna i górna, a miejscowo dochodzą dodatkowe pręty.
- Otulina, czyli warstwa betonu między prętem a powierzchnią płyty, musi być utrzymana na całej powierzchni.
- Dystanse, zakłady i kotwienia są równie ważne jak sama średnica prętów.
- Najwięcej problemów powodują przesunięcia siatek, brak dozbrojeń przy krawędziach i otworach oraz kolizje z instalacjami.
- Przed betonowaniem trzeba sprawdzić nie tylko stal, ale też podłoże, izolację i ciągłość wszystkich detali.
Jak stal przejmuje naprężenia w płycie
Płyta fundamentowa nie pracuje jak zwykła masa betonu oparta na gruncie. Pod obciążeniem od ścian, stropów i słupów ugina się minimalnie, a to wystarcza, żeby w jednych strefach pojawiło się ściskanie, a w innych rozciąganie. Beton bardzo dobrze znosi ściskanie, ale słabo radzi sobie z rozciąganiem, dlatego właśnie stal jest tu tak istotna.
W praktyce dolna warstwa zbrojenia przejmuje naprężenia w polach płyty, a górna pomaga tam, gdzie pojawiają się momenty ujemne, na przykład przy krawędziach, pod ścianami nośnymi lub w rejonie lokalnych podparć. W domu jednorodzinnym często spotyka się płyty grubości około 20-30 cm, a pręty o średnicy 10-16 mm w rozstawie rzędu 15-25 cm, ale traktuję to wyłącznie jako typowy zakres spotykany w praktyce, nie gotowy przepis do skopiowania. Ostateczny układ zależy od gruntu, obciążeń i projektu. To właśnie projekt mówi, gdzie stal ma pracować najciężej.
Dolna warstwa
Dolne zbrojenie zwykle odpowiada za główną pracę płyty w polach między strefami podparcia. Jeśli płyta jest oparta na dobrze przygotowanym podłożu, ta warstwa ma bardzo duże znaczenie dla równomiernego przenoszenia obciążeń i ograniczenia rys skurczowych. Ja zawsze patrzę na nią nie jak na „spód konstrukcji”, ale jak na podstawowy element kontroli ugięć.
Górna warstwa
Górne zbrojenie staje się ważniejsze tam, gdzie płyta dostaje punktowo większy nacisk albo gdzie geometria budynku wymusza lokalne osłabienia. Przy krawędziach, załamaniach i otworach to właśnie górne pręty często decydują o tym, czy płyta zachowa ciągłość bez niepotrzebnych rys.
Dozbrojenia miejscowe
W miejscach newralgicznych projektant może przewidzieć dodatkowe pręty, strzemiona, odgięcia albo pasma wzmocnień. To nie jest kosmetyka. Przy otworach instalacyjnych, narożach wklęsłych i pod ciężkimi ścianami takie miejscowe elementy robią często większą różnicę niż sam wzrost ilości stali w całej płycie. Z tego przechodzimy prosto do praktyki na budowie, bo sam rysunek nie wystarczy.

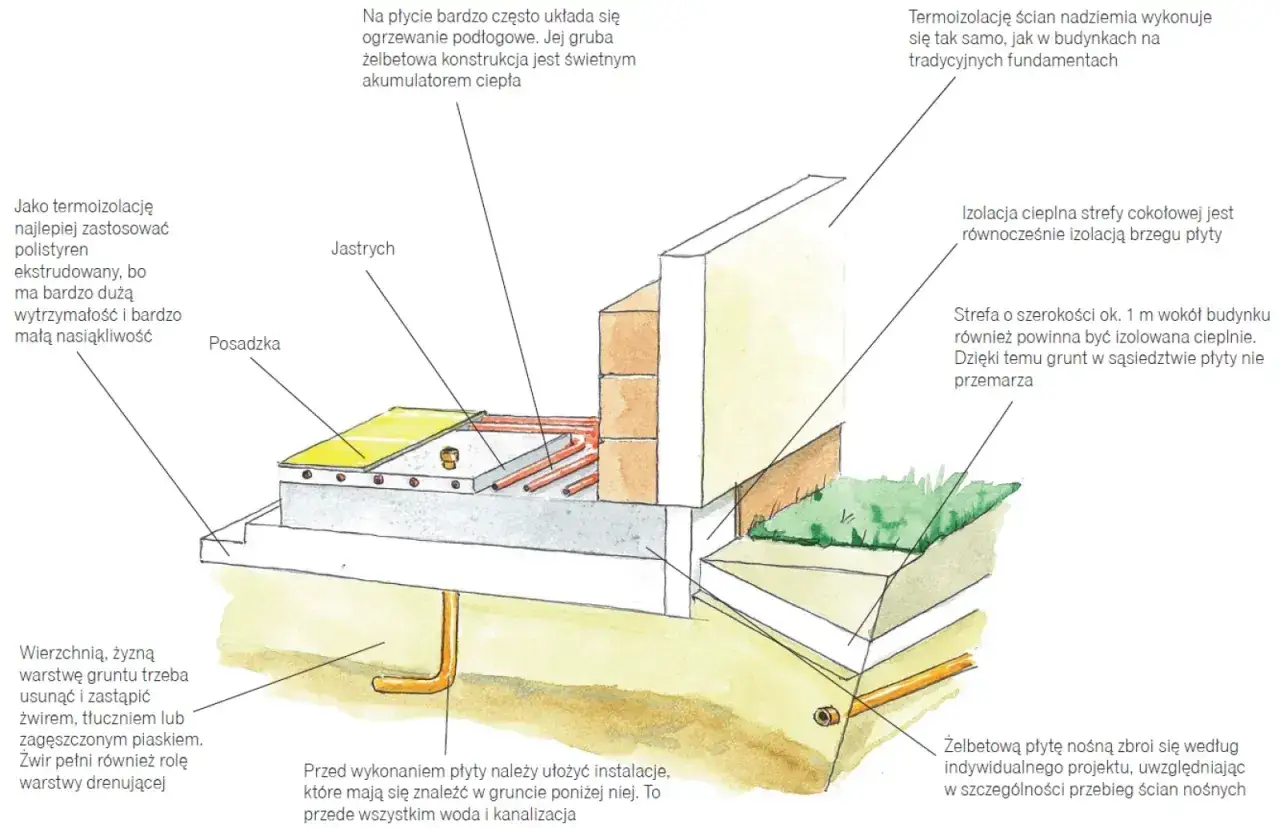

Jak czytać układ zbrojenia przed rozpoczęciem prac
Projekt płyty trzeba czytać warstwami, a nie jednym rzutem oka. Najpierw sprawdza się grubość płyty, potem układ ścian nośnych, następnie strefy zagęszczenia stali, a na końcu detale przy krawędziach i przejściach instalacyjnych. W Eurokodzie 2 projektant dobiera minimalne zbrojenie tak, żeby ograniczyć rysy i zapewnić bezpieczną pracę przekroju, ale na budowie liczy się jeszcze coś innego: czy wykonawca odtworzy te założenia bez skrótów.
Najważniejsza zasada brzmi prosto: stal ma leżeć tam, gdzie przewidział to projekt, a nie tam, gdzie najłatwiej ją położyć. Dlatego przed startem sprawdzam zawsze trzy rzeczy: czy rozstaw siatek zgadza się z dokumentacją, czy otulina jest realna po ułożeniu dystansów i czy dodatkowe pręty nie zostały „przesunięte na później”. Płyta fundamentowa wybacza mało, jeśli chodzi o geometrię zbrojenia.
Zakłady i kotwienia
Łączenie prętów nie polega na przypadkowym „dociągnięciu” końców. Zakłady muszą mieć długość zgodną z projektem i warunkami pracy stali. W praktyce często mówi się o długości rzędu 40-60 średnic pręta, ale dokładna wartość zależy od klasy stali, rodzaju obciążenia i warunków zakotwienia. Za krótki zakład to jeden z tych błędów, których nie widać po rozszalowaniu, a które potrafią wrócić po kilku sezonach.
Otulina
Otulina to nie „zapas betonu”, tylko element ochronny i konstrukcyjny. W płytach fundamentowych często przyjmuje się około 5 cm, ale decyduje projekt i warunki ekspozycji. Zbyt mała otulina naraża stal na korozję, zbyt duża potrafi rozjechać geometrię przekroju i osłabić pracę strefy rozciąganej. Tu nie ma miejsca na intuicję bez kontroli pomiaru.
Przeczytaj również: Fundament pod ogrodzenie - jak zrobić, by nie pękł po zimie?
Pręty przy krawędziach i otworach
Przy załamaniach, narożach, przepustach i większych otworach instalacyjnych zbrojenie trzeba czytać jeszcze dokładniej. To miejsca, w których beton najłatwiej „karbuje się” i zaczyna pękać. Dodatkowe pręty w narożnikach, wzmocnienia przy otworach oraz lokalne pasma stali są po to, żeby rozproszyć naprężenia, a nie pozwolić im skupić się w jednym punkcie. Sama teoria jest jasna, ale na budowie najczęściej wygrywa kolejność robót, więc dalej przechodzę właśnie do montażu.

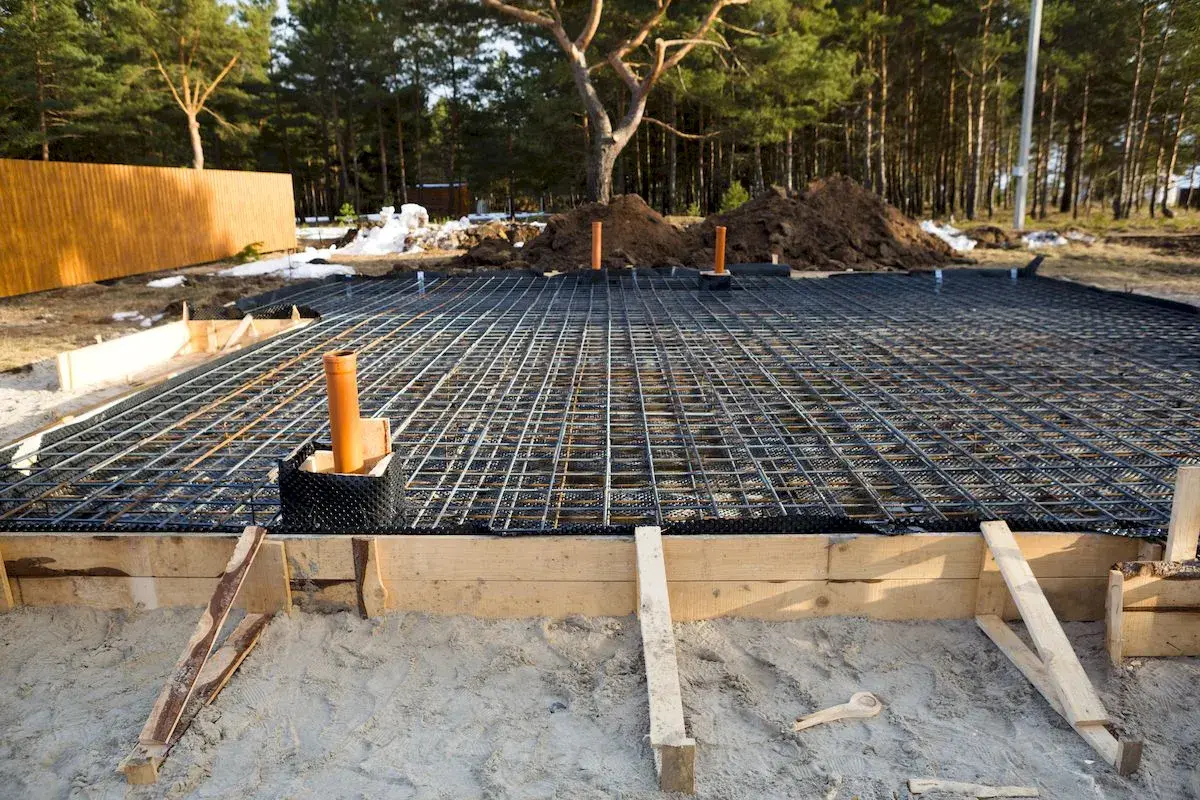

Jak ułożyć pręty i siatki bez błędów
Najlepszy projekt można zepsuć w montażu. Z mojego doświadczenia najbardziej zdradliwe są nie spektakularne wpadki, tylko drobiazgi: siatka oparta na izolacji, dystanse ustawione zbyt rzadko albo brak korekty po wprowadzeniu instalacji. Dlatego montaż warto prowadzić w stałej kolejności.
- Najpierw sprawdź projekt i zaznacz wszystkie strefy dodatkowego zbrojenia, w tym naroża, otwory i miejsca pod ścianami nośnymi.
- Przygotuj podłoże, warstwy izolacyjne i dystanse. Stal nie może leżeć bezpośrednio na folii, XPS ani chudziaku bez odpowiednich podkładek.
- Ułóż dolną warstwę na stabilnych dystansach. W praktyce lepsze są systemowe podkładki z tworzywa niż przypadkowe kamienie czy kawałki gruzu.
- Połącz pręty zgodnie z projektem, zachowując zakłady i wiązania. Nie wolno zakładać, że „beton wszystko zamknie”.
- Dołóż górną warstwę i dozbrojenia miejscowe. To właśnie tutaj najczęściej widać, czy ekipa trzyma się dokumentacji, czy tylko ogólnej idei.
- Przed betonowaniem wykonaj odbiór: pomiar otuliny, kontrolę zakładów, sprawdzenie naroży i kolizji z instalacjami.
Warto też pamiętać o jednej rzeczy, którą początkujący często pomijają: zbrojenie nie może „pływać” podczas chodzenia po placu. Jeśli ktoś po nim przechodzi, przeciąga węże albo przestawia elementy, trzeba sprawdzić geometrię jeszcze raz. Po zalaniu betonu korekta staje się praktycznie niemożliwa, więc lepiej poświęcić 20 minut na kontrolę niż potem tygodnie na tłumaczenie pęknięć.
Najczęstsze błędy, które psują płytę
Z punktu widzenia trwałości najbardziej kosztowne są błędy niewidoczne od razu. Nie chodzi nawet o brak stali, tylko o jej złe położenie, niedotrzymanie otuliny albo ignorowanie stref szczególnie obciążonych. Poniżej zestawiam to, co na budowach psuje się najczęściej.
| Błąd | Co się dzieje po czasie | Jak temu zapobiec |
|---|---|---|
| Za mała otulina | Korozja stali, spadek trwałości i większe ryzyko rys powierzchniowych | Stosować dystanse systemowe i mierzyć otulinę przed betonowaniem |
| Siatka leży na izolacji | Stal pracuje w złej strefie i nie przejmuje obciążeń tak, jak przewidziano | Podnieść zbrojenie na odpowiednią wysokość i zabezpieczyć je przed przesunięciem |
| Brak dozbrojenia przy narożach i otworach | Pęknięcia w miejscach koncentracji naprężeń | Wykonać lokalne wzmocnienia dokładnie tam, gdzie przewidział projekt |
| Za krótkie zakłady | Połączenia mogą pracować zbyt słabo i otwierać się pod obciążeniem | Trzymać długości zakładów zgodne z dokumentacją i systemem stali |
| Kolizje z instalacjami | Cięcia, wygięcia i osłabienie zbrojenia w newralgicznych miejscach | Rozplanować przepusty przed montażem stali, a nie po fakcie |
| Przesunięcie zbrojenia przy betonowaniu | Siatka ląduje niżej lub wyżej niż powinna, a płyta traci zakładane parametry | Zabetonować w sposób kontrolowany i na bieżąco sprawdzać geometrię |
Jeśli miałbym wskazać jeden błąd szczególnie zdradliwy, postawiłbym właśnie na przesunięcie całej warstwy o kilka centymetrów. Na oko wygląda to niegroźnie, a w rzeczywistości potrafi zmienić pracę całej płyty. To dobry moment, żeby powiedzieć, kiedy standardowy układ stali po prostu nie wystarcza.
Kiedy standardowy układ to za mało
Nie każda płyta może być zbrojona „jak z katalogu”. Inaczej projektuje się fundament na stabilnym gruncie pod prosty dom, a inaczej pod budynek z dużymi otworami, ciężkimi ścianami wewnętrznymi albo lokalnymi koncentracjami obciążeń. W takich sytuacjach projektant zwykle dokładza stal, pogrubienia albo zmienia sposób przenoszenia sił.
| Sytuacja | Co zwykle się zmienia | Dlaczego to ma znaczenie |
|---|---|---|
| Słaby lub niejednorodny grunt | Gęstsza siatka, większa grubość płyty, dodatkowe strefy wzmacniające | Płyta musi równiej rozłożyć obciążenia i ograniczyć nierówne osiadanie |
| Duże otwory i nietypowy rzut budynku | Lokalne dozbrojenia, dodatkowe pręty obwodowe, czasem pogrubienia | Naprężenia skupiają się przy przerwach w przekroju |
| Duże obciążenia punktowe | Wzmocnienia pod słupami, kominami lub ciężkimi ścianami | Obciążenie punktowe może przeciążyć lokalną strefę płyty |
| Wymagana wysoka szczelność konstrukcji | Staranniejsza kontrola rys, otuliny i przerw roboczych | Każda rysa staje się problemem użytkowym, a nie tylko estetycznym |
| Zbrojenie rozproszone jako dodatek | Może ograniczyć rysy skurczowe, ale nie zastępuje stali głównej | To uzupełnienie, a nie zamiennik projektu konstrukcyjnego |
W praktyce widzę tu jedną pułapkę: inwestorzy często mylą „większą ilość stali” z „lepszym fundamentem”. To nie zawsze działa. Czasem bardziej opłaca się poprawić układ naprężeń, lokalnie dozbroić newralgiczne miejsca albo zmienić grubość płyty niż dokładać pręty wszędzie po równo. Dlatego końcówka przygotowań przed betonowaniem ma tak duże znaczenie.
Co sprawdzić przed betonowaniem, żeby płyta pracowała tak, jak zaplanowano
Na etapie tuż przed zalaniem betonu robię najprostszy, ale najcenniejszy przegląd. Szukam miejsc, które mogą zepsuć całą robotę, jeśli zostaną odkryte dopiero po związaniu mieszanki. To ostatni moment na poprawki bez kosztownej improwizacji.
- Czy otulina jest zachowana na całej powierzchni, także przy krawędziach i narożach.
- Czy siatki nie dotykają podłoża, izolacji ani szalunku.
- Czy zakłady, naroża i strefy pod ścianami nośnymi mają wszystkie przewidziane wzmocnienia.
- Czy instalacje są poprowadzone zgodnie z projektem i nie wymuszają cięcia stali.
- Czy zbrojenie nie przesunęło się podczas chodzenia po płycie albo układania przepustów.
- Czy betonowanie będzie prowadzone bez długich przerw, które mogłyby stworzyć słabe połączenia robocze.
Jeśli te punkty są dopięte, płyta ma duże szanse pracować przewidywalnie i bez niepotrzebnych rys. A o to właśnie chodzi w tym fundamencie: nie o efektowny przekrój na papierze, tylko o spokojną, równą pracę przez lata.
