W dobrze zaprojektowanej instalacji CO sama pompa nie robi całej roboty, ale bardzo łatwo może zepsuć efekt, jeśli zostanie wpięta w złym miejscu, w złej pozycji albo bez odpowietrzenia. W praktyce prawidłowy montaż pompy CO decyduje o hałasie, trwałości i rachunkach za prąd, dlatego poniżej rozkładam temat na konkretne kroki: gdzie montować pompę, jak ustawić korpus, jakie błędy są najczęstsze i co sprawdzić po pierwszym uruchomieniu. To poradnik dla osób, które chcą zrobić to raz, a dobrze.
Najważniejsze zasady, które decydują o bezproblemowej pracy pompy
- Kierunek przepływu musi zgadzać się ze strzałką na korpusie pompy.
- Wał silnika powinien pracować w położeniu poziomym, a nie pionowym.
- W nowych, zamkniętych instalacjach pompę można zwykle wpiąć na zasilaniu albo na powrocie, ale w układach z kotłem na paliwo stałe bezpieczniej wypada powrót.
- Zawory odcinające i filtr przed pompą bardzo ułatwiają serwis oraz chronią wirnik przed zanieczyszczeniami.
- Po starcie trzeba układ odpowietrzyć, sprawdzić szczelność i dobrać tryb pracy do rodzaju instalacji.
- Przy grzejnikach zwykle sprawdza się niższe podnoszenie, a przy podłogówce stabilniejsza regulacja różnicy ciśnień.
Gdzie wpiąć pompę w zależności od typu instalacji
To jest pierwszy punkt, od którego zaczynam każdą ocenę montażu: nie każda instalacja lubi to samo miejsce wpięcia. W nowoczesnych układach zamkniętych, pracujących w niskich temperaturach, pompę da się zamontować zarówno na zasilaniu, jak i na powrocie. Jeśli jednak w grę wchodzi kocioł na paliwo stałe, starsza instalacja albo układ z otwartym naczyniem wzbiorczym, bezpieczniejszy wybór bardzo często wypada na powrocie. Pompa pracuje wtedy w niższej temperaturze, a dodatkowa wysokość słupa wody zmniejsza ryzyko kawitacji, czyli pracy z pęcherzykami pary, która skraca żywotność urządzenia.
| Typ instalacji | Najlepszy punkt startowy | Na co zwracam uwagę |
|---|---|---|
| Nowa instalacja zamknięta | Zasilanie lub powrót | Liczy się dostęp serwisowy i zgodność z dokumentacją kotła lub rozdzielacza. |
| Układ z kotłem na paliwo stałe | Powrót | Niższa temperatura medium i mniejsze ryzyko kawitacji dają bezpieczniejszą pracę. |
| Instalacja z otwartym naczyniem wzbiorczym | Powrót, niżej niż źródło ciepła | Pompa łatwiej utrzymuje stabilne warunki po stronie ssawnej. |
| Ogrzewanie grzejnikowe | Obieg o umiarkowanych oporach | Zwykle wystarczają niższe nastawy i tryb reagujący na zmianę przepływu. |
| Podłogówka | Przy obiegu lub rozdzielaczu | Tu częściej potrzebna jest stabilna różnica ciśnień i spokojniejsza praca. |
Jeżeli producent kotła, pompy lub całej grupy pompowej wskazuje konkretny wariant montażu, to właśnie ta instrukcja ma pierwszeństwo. W praktyce najwięcej problemów nie bierze się z samej pompy, tylko z tego, że ktoś wpiął ją „tam, gdzie było wolne miejsce”. Od tego miejsca przechodzę do samego przygotowania stanowiska, bo tu najłatwiej uniknąć późniejszej poprawki.
Jak przygotować miejsce montażu i samą pompę

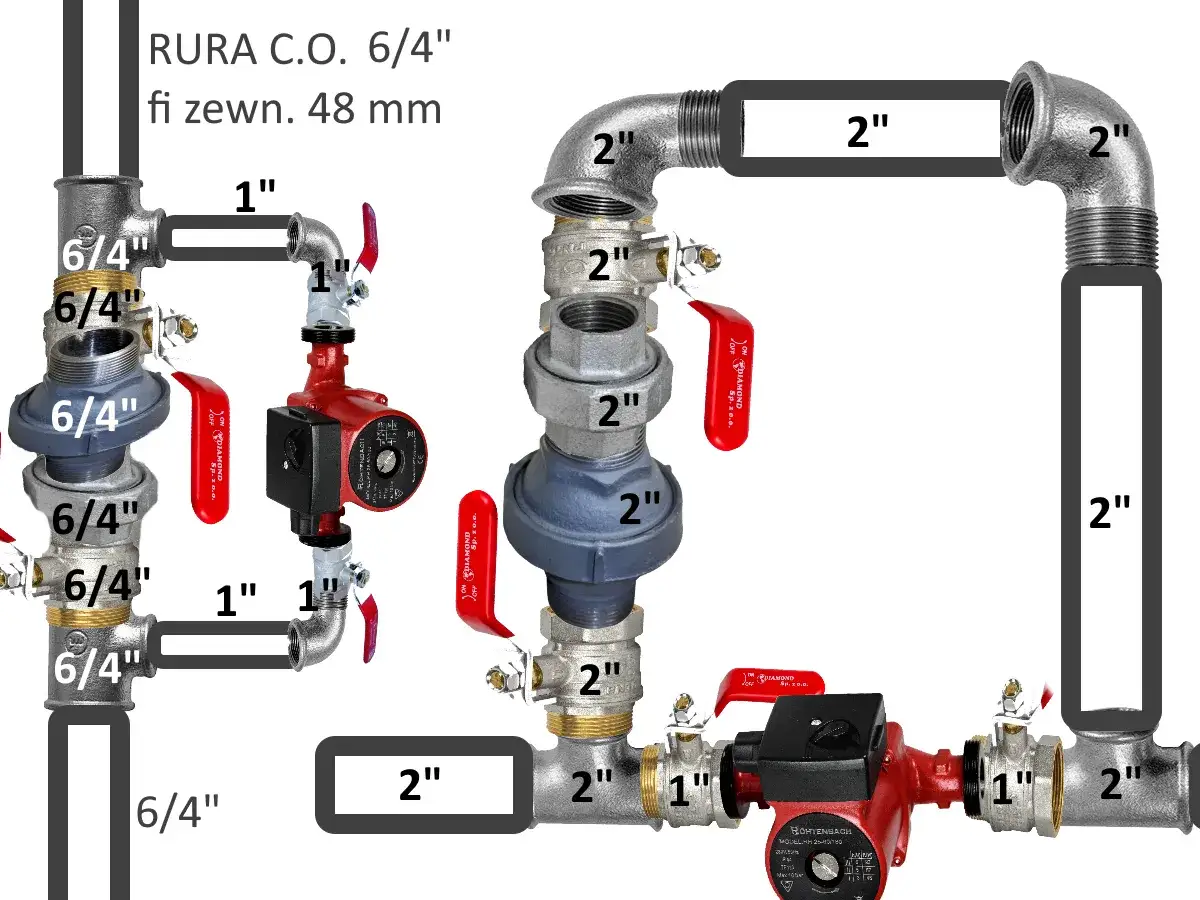

Jeśli chcę, żeby pompa pracowała cicho i długo, sprawdzam trzy rzeczy jeszcze przed dokręceniem śrub: kierunek przepływu, położenie wału i orientację skrzynki lub panelu sterowania. Strzałka na korpusie musi pokrywać się z kierunkiem przepływu w instalacji, a wał silnika powinien być ustawiony poziomo. To nie jest drobiazg techniczny „dla estetyki” - przy złym położeniu łożyska i wirnik szybciej się zużywają, pompa bardziej się grzeje i częściej zaczyna hałasować.
Ważne są też rzeczy, których na pierwszy rzut oka nie widać:
- Zawory odcinające przed i za pompą - bez nich każda drobna naprawa kończy się niepotrzebnym spuszczaniem wody z większej części instalacji.
- Filtr siatkowy lub skośny - w starych układach potrafi zatrzymać magnetyt, piasek i drobiny po płukaniu, które bardzo szybko niszczą wirnik.
- Brak naprężeń na rurach - pompa nie powinna „wisieć” na instalacji, bo drgania i ciężar przewodów przenoszą się potem na korpus.
- Odpowiednie ułożenie kabla - dławik i wylot przewodu nie mogą być skierowane w stronę, która zbiera wodę.
Jeżeli instalacja ma zachować możliwość pracy grawitacyjnej po zaniku zasilania, przydaje się też zawór różnicowy albo obejście, które otworzy się wtedy, gdy pompa przestanie tłoczyć. To jeden z tych detali, który w praktyce docenia się dopiero zimą, gdy instalacja musi zachować rezerwę działania. Gdy to jest już uporządkowane, można przejść do właściwego montażu krok po kroku.
Jak zamontować pompę krok po kroku
W samym montażu najważniejsza jest kolejność. Ja zawsze zaczynam od bezpiecznego odcięcia instalacji, a dopiero potem przechodzę do ustawiania i skręcania elementów. Dzięki temu nie walczy się jednocześnie z wodą, ciśnieniem i niewygodnym dostępem do śrub.
- Odłącz zasilanie i zamknij zawory odcinające po obu stronach miejsca montażu.
- Spuść wodę z odcinka roboczego albo z całego obiegu, jeśli wymaga tego układ i nie ma obejścia serwisowego.
- Oczyść przewody i sprawdź, czy w rurach nie zostały opiłki, szlam lub resztki po wcześniejszym remoncie.
- Wstaw pompę zgodnie ze strzałką na korpusie i pilnuj, żeby wał był ustawiony poziomo.
- Załóż uszczelki i dokręć złączki bez nadmiernego siłowania, bo zbyt mocne dociąganie często kończy się nieszczelnością zamiast jej eliminacją.
- Ustaw głowicę lub panel tak, żeby dało się go odczytać i obsłużyć, a przewód wychodził bezpiecznie, najlepiej w dół.
- Wypełnij instalację wodą, odpowietrz pompę i cały obieg, a potem uruchom ją na krótko, obserwując szczelność i dźwięk pracy.
To właśnie na tym etapie wychodzi większość problemów, które później ludzie próbują zrzucić na „wadliwą pompę”. Jeśli układ pracuje chwilę na sucho, pompa może od razu zacząć głośniej chodzić albo w ogóle nie wejść w normalny tryb. Dlatego po pierwszym starcie zawsze wracam do odpowietrzenia i sprawdzam, czy nie pojawił się wyciek na połączeniach. Po montażu przychodzi jeszcze równie ważny etap, czyli ustawienie pracy pod konkretny system.
Jak ustawić pracę po starcie
Dobra pompa, nawet poprawnie zamontowana, nie będzie działała optymalnie, jeśli zostanie ustawiona „na ślepo”. W instalacjach grzejnikowych najczęściej sprawdza się tryb proporcjonalnego ciśnienia, bo zawory termostatyczne otwierają się i zamykają, a pompa ma wtedy reagować na zmienny przepływ. W ogrzewaniu podłogowym zwykle lepsza jest stała różnica ciśnień, bo obiegi są bardziej wrażliwe na stabilność pracy i łatwo tu o szumy, jeśli nastawa będzie zbyt agresywna.
| Rodzaj obiegu | Najczęściej sensowny tryb | Praktyczny punkt startowy |
|---|---|---|
| Grzejniki z zaworami termostatycznymi | Proporcjonalne ciśnienie | Niższa nastawa, zwykle wystarczająca do pokrycia rzeczywistego zapotrzebowania. |
| Podłogówka | Stała różnica ciśnień | Często około 3 m przy dobrze wyregulowanym obiegu; w praktyce do 6 m bywa górnym pułapem dla domowych układów. |
| Układ mieszany | Stała różnica ciśnień, czasem po dodatkowej regulacji | Dobór po oporach hydraulicznych, nie po samym „na oko”. |
| Obieg z możliwością pracy grawitacyjnej | Nastawa bez nadmiernego podbijania przepływu | Ważniejsze jest bezpieczeństwo obiegu niż maksymalna wydajność pompy. |
W jednym z typowych przykładów dla domu z ogrzewaniem podłogowym nie trzeba od razu ustawiać wysokiego podnoszenia: przy sensownie wykonanej instalacji wystarcza niższa wartość, a wyższa nastawa tylko podbija hałas i zużycie energii. Jeśli pompa ma tryb automatyczny, używam go wtedy, gdy producent przewidział go właśnie do takiej instalacji, ale i tak po kilku godzinach wracam do odczytów. Najważniejsze jest jedno: po uruchomieniu patrzę na rzeczywisty punkt pracy, a nie na to, co wydaje się „bezpieczne na wszelki wypadek”. Zanim jednak uznam instalację za dobrą, muszę sprawdzić jeszcze błędy montażowe, bo to one najczęściej mszczą się na końcu.
Najczęstsze błędy i ich skutki
Najgorsze przy pompach CO jest to, że wiele błędów nie wychodzi od razu. Instalacja niby grzeje, ale po kilku dniach zaczyna hałasować, grzejniki grzeją nierówno albo pompa szybciej się zużywa. Dlatego warto znać typowe potknięcia i od razu wiedzieć, co one oznaczają.
| Błąd | Co się dzieje w praktyce | Jak to naprawić |
|---|---|---|
| Odwrócony kierunek przepływu | Spadek wydajności, brak prawidłowej cyrkulacji, czasem hałas na zaworach | Sprawdzić strzałkę na korpusie i poprawić wpięcie. |
| Wał ustawiony nieprawidłowo | Szybsze zużycie łożysk, większe tarcie, przegrzewanie silnika | Ustawić pompę zgodnie z zaleceniem producenta, najczęściej z wałem poziomym. |
| Brak odpowietrzenia | Buczenie, rattle, spadek przepływu, ryzyko pracy na sucho | Odpowietrzyć układ i sprawdzić ciśnienie na zimno. |
| Brak filtra przed pompą | Zanieczyszczenia trafiają do wirnika i potrafią go przyblokować | Dołożyć filtr i przepłukać instalację, jeśli jest stara lub po remoncie. |
| Brak zaworów odcinających | Każdy serwis oznacza kłopotliwe spuszczanie wody | Wstawić zawory po obu stronach pompy. |
| Zbyt wysoka nastawa | Szumy w instalacji, większy pobór energii, czasem „gwizdanie” zaworów | Obniżyć ciśnienie lub przejść na bardziej spokojny tryb pracy. |
Jeżeli pompa była częścią urządzenia OEM, nie zamieniam jej na pierwszy lepszy model bez sprawdzenia kompatybilności. Taka wymiana potrafi wyglądać dobrze tylko do momentu pierwszego uruchomienia, a potem wychodzą różnice w sterowaniu, wymiarach albo sposobie regulacji. To prowadzi już prosto do ostatniego kroku, czyli praktycznego testu po starcie.
Ostatni test po uruchomieniu, który oszczędza najwięcej poprawek
Po pierwszym starcie nie zamykam tematu od razu. Zostawiam instalację na kilkanaście minut i wracam do niej z prostą listą kontrolną, bo to właśnie wtedy wyłapuje się większość usterek montażowych, zanim staną się uciążliwe.
- Sprawdzam, czy na złączkach nie pojawiły się krople wody.
- Nasłuchuję, czy pompa nie buczy, nie rzęzi i nie pracuje wyraźnie głośniej po odpowietrzeniu.
- Kontroluję, czy grzejniki albo pętle podłogowe nagrzewają się równomiernie.
- Patrzę na ciśnienie na zimno i po rozgrzaniu, bo zbyt duży spadek zwykle oznacza problem z odpowietrzeniem lub ubytkiem wody.
- Po 24 godzinach robię jeszcze krótką korektę nastaw, jeśli instalacja tego wymaga.
Jeśli po poprawnym montażu pompa dalej hałasuje, zwykle najpierw szukam powietrza w układzie, zbyt dużego oporu na zaworach albo błędu w ustawieniach, a dopiero potem podejrzewam samą pompę. Dobrze wykonany montaż nie powinien zwracać na siebie uwagi - jego efekt widać po ciszy, równym grzaniu i braku ciągłych poprawek. I właśnie to jest granica między instalacją, która działa sezonami bez problemu, a taką, do której co chwilę trzeba wracać z kluczem w ręku.
