Podłogówka i grzejniki na jednym obiegu brzmią jak prosty sposób na oszczędną instalację, ale w praktyce to temat z kilku różnych warstw: temperatury zasilania, podmieszania, hydrauliki i sterowania. Jeśli planujesz nowy dom albo modernizację starego CO, w tym artykule pokazuję, kiedy taki układ ma sens, kiedy lepiej go rozdzielić i jakie elementy są naprawdę potrzebne, żeby całość działała stabilnie.
Najważniejsze zasady mieszanej instalacji grzewczej
- Jedno źródło ciepła może zasilać podłogówkę i grzejniki, ale zwykle nie robi się tego na jednej temperaturze.
- Podłogówka potrzebuje niższego parametru niż grzejniki, dlatego najczęściej stosuje się obieg mieszający.
- Maksymalna temperatura powierzchni podłogi to zwykle 29°C w strefach stałego pobytu i 35°C w łazienkach lub strefach brzegowych.
- Najczęstszy układ to jeden obieg grzejnikowy i jeden obieg podłogowy, połączone z jednym źródłem ciepła.
- Kluczowe są dobór mocy grzejników, zawór mieszający, pompa obiegowa i prawidłowe zrównoważenie przepływów.
- Najlepiej działa to z kotłem kondensacyjnym albo pompą ciepła, ale tylko wtedy, gdy projekt uwzględnia realne straty ciepła budynku.
Czy da się zasilać oba typy odbiorników z jednego źródła ciepła
Tak, ale pod jednym warunkiem: nie traktujemy podłogówki i grzejników jak dwóch identycznych odbiorników. Podłogówka pracuje niskotemperaturowo, a grzejniki bardzo często oczekują wyższego parametru wody. Właśnie dlatego w dobrze zrobionej instalacji nie łączy się ich „na sztywno”, tylko prowadzi jako dwa obiegi z jednego źródła.
Najprościej mówiąc, jedno źródło ciepła może obsługiwać dwa różne sposoby oddawania energii. Sama zasada jest prosta, ale różnice techniczne są duże. W podłogówce liczy się niska temperatura powierzchni, spokojna praca i mała różnica między zasilaniem a powrotem. Przy grzejnikach ważniejsza jest moc oddawana w krótszym czasie, więc instalacja częściej pracuje na wyższym parametrze.
| Cecha | Podłogówka | Grzejniki |
|---|---|---|
| Temperatura powierzchni | Do 29°C w strefach stałego pobytu, do 33-35°C w łazienkach i strefach brzegowych | Nie dotyczy bezpośrednio, bo ciepło oddawane jest z elementu grzejnego do powietrza |
| Temperatura zasilania | Zwykle 30-45°C, w układach mieszanych trzeba pilnować ograniczenia parametrów | Często 45-70°C, a w starszych instalacjach nawet więcej |
| Różnica zasilanie–powrót | Zwykle 5-10 K | Zwykle 10-20 K |
| Reakcja na zmianę nastawy | Wolna, z dużą bezwładnością | Szybsza |
| Najlepsze zastosowanie | Stałe, równomierne grzanie pomieszczeń | Szybkie dogrzewanie lub miejsca, gdzie nie ma sensu rozkładać rur w podłodze |
W praktyce oznacza to jedno: jeśli ktoś chce podać wodę o temperaturze wygodnej dla grzejników bez żadnej korekty, podłoga będzie miała za gorąco. Jeśli natomiast obniży parametr tak, by chronić podłogę, zwykłe grzejniki mogą po prostu nie oddać wymaganej mocy. Stąd bierze się potrzeba rozdzielenia obiegów, a nie wiara w jedną „magicznie dobraną” temperaturę. To prowadzi wprost do pytania, jak taki układ powinien wyglądać technicznie.
Jak wygląda poprawny układ mieszany w domu

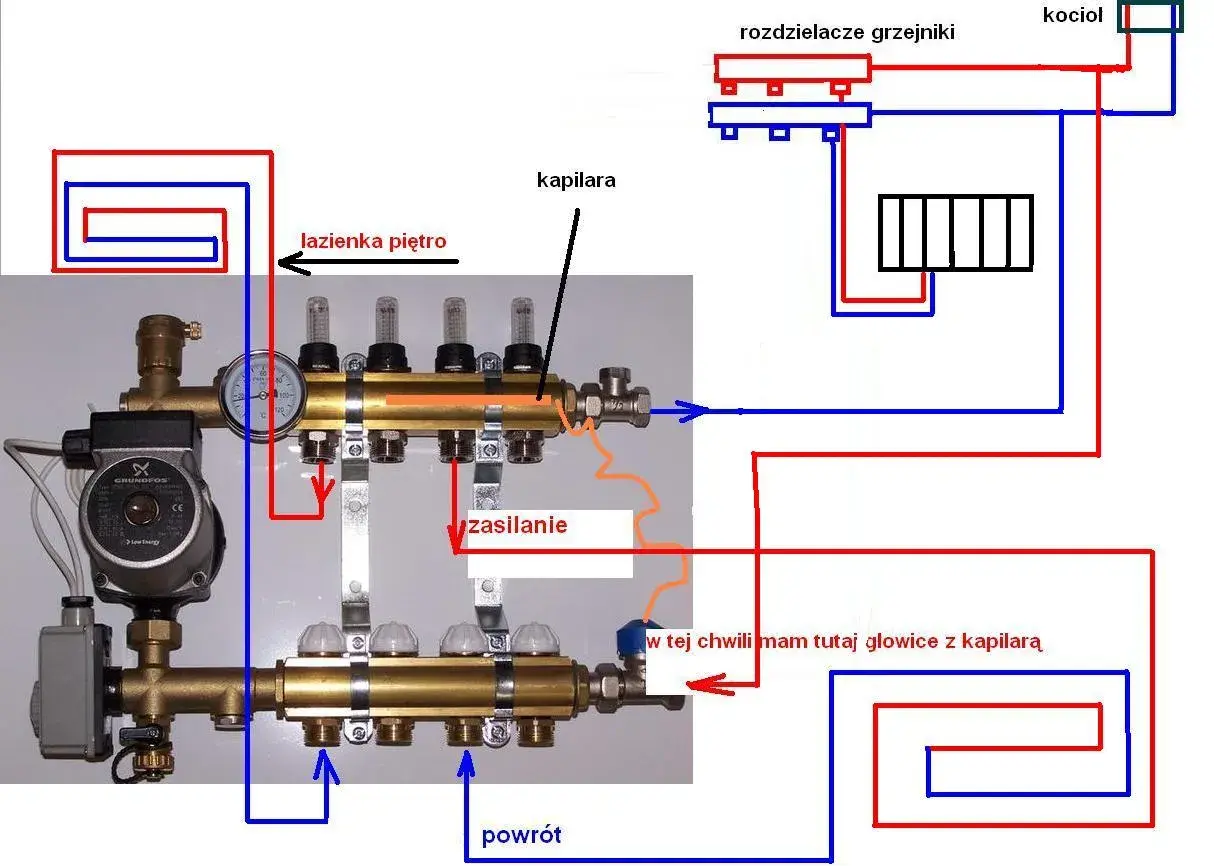

Najczęściej spotykam układ, w którym grzejniki są zasilane bezpośrednio z instalacji, a podłogówka dostaje wodę przez zestaw mieszający. Zawór mieszający łączy wodę gorącą z chłodniejszym powrotem, żeby obniżyć temperaturę zasilania pętli. Pompa obiegowa wymusza przepływ przez rozdzielacz, a czujnik temperatury pilnuje, żeby podłoga nie dostała zbyt wysokiego parametru.
Obieg grzejnikowy
W tej części instalacji woda może mieć wyższy parametr, bo grzejnik oddaje ciepło głównie przez konwekcję i promieniowanie. Jeśli grzejniki są dobrze dobrane, wystarczy im niższa temperatura niż w starych instalacjach 75/65°C, ale nadal zwykle wyższa niż w podłogówce. To właśnie dlatego wiele modernizacji zaczyna się od sprawdzenia, czy istniejące grzejniki w ogóle wystarczą po obniżeniu temperatury zasilania.
Obieg podłogowy
Podłogówka wymaga łagodniejszego prowadzenia temperatury. W dobrze zaprojektowanym układzie średnia temperatura zasilania i powrotu często mieści się w okolicy 35-45°C, a różnica temperatur wynosi 5-10 K. Taki zakres pomaga utrzymać komfort i chroni posadzkę przed przegrzaniem. Jeśli źródło ciepła daje więcej, trzeba je zdusić zaworem mieszającym, a nie liczyć, że sama posadzka „przyjmie” nadmiar energii.
Przeczytaj również: Koszt prądu 2026 - Ile płacisz za 1 kWh i ogrzewanie domu?
Kiedy potrzebne jest sprzęgło hydrauliczne
Sprzęgło hydrauliczne to element, który rozdziela hydraulicznie źródło ciepła od obiegów odbiorczych. Mówiąc prościej: pompy po obu stronach nie zaczynają sobie przeszkadzać. W małej instalacji czasem wystarczy kompaktowa grupa mieszająca przy rozdzielaczu, ale w większym domu, przy kilku obiegach albo przy źródle o zmiennej pracy sprzęgło bardzo pomaga w stabilizacji przepływów. Nie jest obowiązkowe wszędzie, ale tam, gdzie instalacja robi się bardziej złożona, rozwiązuje sporo problemów już na starcie.

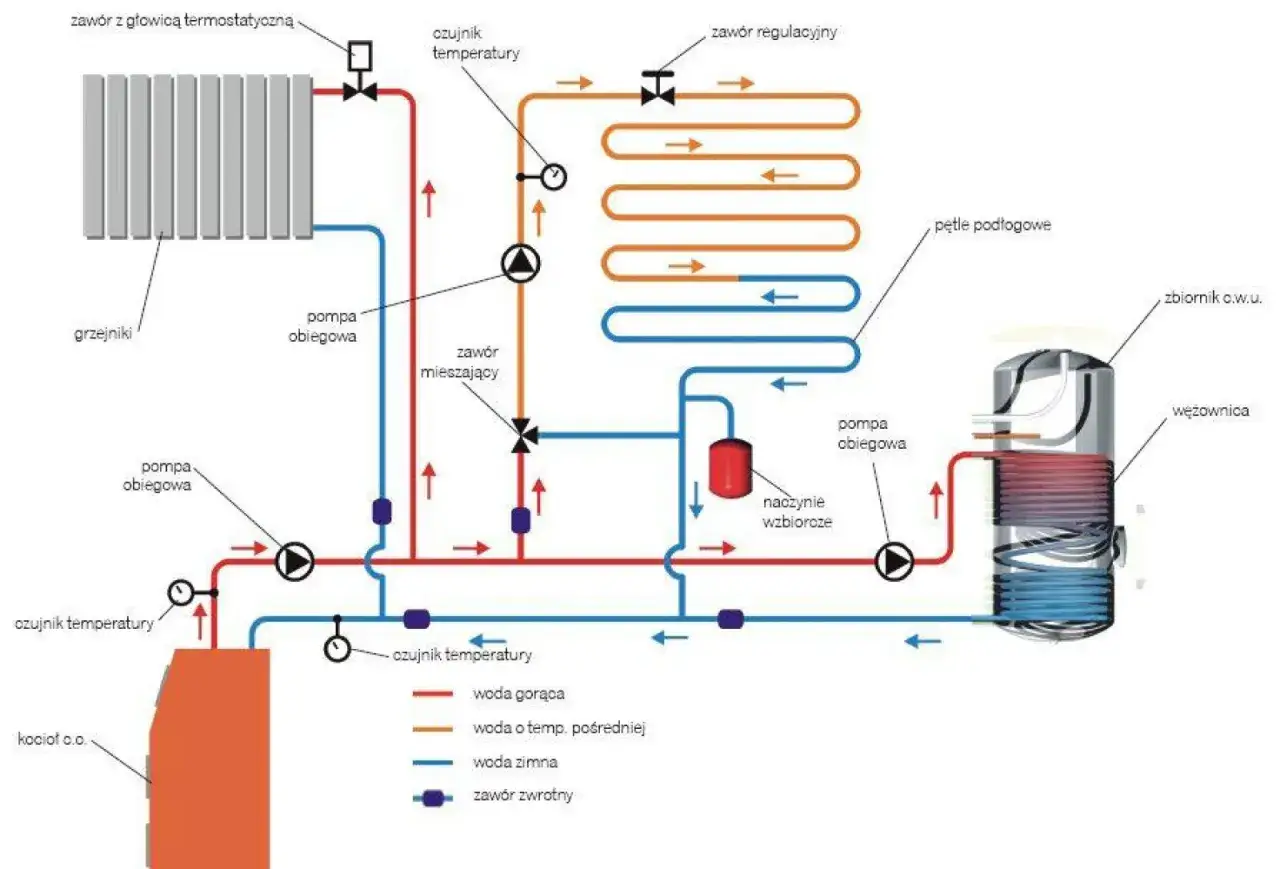

Ten schemat jest o tyle ważny, że pokazuje podstawową zasadę: nie chodzi o jeden wspólny parametr dla wszystkiego, tylko o sensowne rozdzielenie temperatur i przepływów. Następny krok to ustalenie, kiedy można pójść w prostszy wariant, a kiedy trzeba od razu planować dwa obiegi.
Kiedy wystarczy prostszy układ, a kiedy trzeba rozdzielić obiegi
Nie każdy budynek wymaga takiej samej architektury instalacji. Dużo zależy od źródła ciepła, izolacji domu, rodzaju grzejników i tego, czy to nowa budowa, czy modernizacja starego systemu. Z mojego punktu widzenia największy błąd inwestorów polega na tym, że chcą ocenić instalację po nazwie urządzenia, a nie po parametrach pracy całego budynku.
| Sytuacja | Co zwykle działa | Dlaczego |
|---|---|---|
| Nowy dom z pompą ciepła | Układ niskotemperaturowy z podłogówką jako podstawą i grzejnikami dobranymi na niski parametr | Pompa ciepła pracuje najlepiej przy możliwie niskiej temperaturze zasilania |
| Kocioł gazowy kondensacyjny | Jeden kocioł, dwa obiegi, podłogówka przez mieszacz, grzejniki bezpośrednio lub na osobnym parametrze | Łatwo pogodzić różne temperatury bez utraty komfortu |
| Kocioł na pellet, drewno lub węgiel | Bufor i wyraźne rozdzielenie obiegów | Źródło lubi stabilną pracę, a podłogówka potrzebuje łagodnej i kontrolowanej temperatury |
| Modernizacja starego domu z małymi grzejnikami | Wymiana części grzejników albo zwiększenie ich powierzchni, do tego osobny obieg podłogowy | Stare grzejniki zwykle nie grzeją dobrze przy niskim parametrze |
| Mały lokal lub mieszkanie | Prostszy układ mieszany, jeśli liczba pętli jest niewielka i dobór mocy jest poprawny | Przy małej skali nie zawsze trzeba budować rozbudowanej automatyki |
Najbardziej wymagające są układy modernizowane. W nowym domu da się od razu zaprojektować grzejniki niskotemperaturowe, większe pętle podłogowe i automatyka pracuje spokojnie. W starym budynku grzejniki często były liczone na wysokie temperatury, więc po obniżeniu parametru zaczynają oddawać za mało ciepła. Wtedy nie ma skrótu: trzeba albo je przewymiarować, albo podzielić instalację na dwa sensowne obiegi. I właśnie tu wchodzimy w temat ustawień, które decydują o tym, czy system będzie działał bez nerwowego kręcenia zaworami.
Jak ustawić temperatury, przepływy i automatykę bez zgadywania
W mieszanym ogrzewaniu nie wygrywa ten, kto podniesie temperaturę najbardziej, tylko ten, kto najlepiej zestroi instalację. Ja zaczynam zawsze od bilansu cieplnego budynku, a dopiero potem patrzę na osprzęt. Bez tego łatwo dobrać urządzenia „na oko”, a potem latami poprawiać skutki złego projektu.
- Policz straty ciepła dla każdego pomieszczenia. To od nich zależy, czy grzejnik ma być mały i dekoracyjny, czy duży i pracujący na niższym parametrze.
- Ustal parametry osobno dla każdego obiegu. Podłogówka zwykle pracuje przy 30-45°C, grzejniki przy wyższym parametrze, jeśli ich powierzchnia nie została przewymiarowana.
- Trzymaj się bezpiecznych granic podłogi. W strefach stałego pobytu nie przekraczaj 29°C powierzchni, a w łazienkach i strefach brzegowych 33-35°C.
- Reguluj różnicę temperatur zasilanie–powrót. Dla podłogówki celuj w 5-10 K, dla grzejników zwykle 10-20 K.
- Włącz automatykę pogodową. Pogodówka to sterowanie krzywą grzewczą zależną od temperatury zewnętrznej, dzięki czemu instalacja nie reaguje skokowo na każdy chłodniejszy wieczór.
- Zrównoważ hydraulicznie instalację. Chodzi o to, by każda pętla i każdy grzejnik dostały tyle wody, ile naprawdę potrzebują, a nie tyle, ile akurat „pójdzie” najłatwiejszą drogą.
Jeśli układ ma siłownik przy zaworze mieszającym, to jest on po prostu małym napędem, który przestawia zawór według sygnału sterownika. To nie jest gadżet, tylko sposób na utrzymanie stabilnej temperatury w obiegu podłogowym bez ręcznego kręcenia pokrętłem przy każdej zmianie pogody. W dobrze ustawionej instalacji termostaty pokojowe wspierają pracę systemu, ale nie zastępują projektu.
W praktyce najlepiej działa taka kolejność: najpierw ustawiamy krzywą grzewczą, potem sprawdzamy przepływy na rozdzielaczu, a na końcu korygujemy lokalne strefy. To brzmi prosto, ale właśnie taka kolejność najczęściej oszczędza czas i nerwy. Prawdziwe problemy zaczynają się tam, gdzie ktoś pomija podstawy i liczy, że automatyka sama załatwi błędy projektowe.
Najczęstsze błędy, które psują komfort i rachunki
W mieszanych instalacjach powtarza się kilka pomyłek. Nie są efektowne, ale za to wyjątkowo kosztowne, bo przez długi czas udają, że „prawie działa”.
- Bezpośrednie podanie gorącej wody na podłogę. To najszybsza droga do przegrzewania posadzki i huśtawki komfortu.
- Zbyt małe grzejniki po obniżeniu temperatury zasilania. Jeśli grzejnik był liczony na wysokie parametry, po zmianie źródła może po prostu nie dogrzewać pomieszczenia.
- Jedna pompa dla wszystkich obiegów bez zrównoważenia. Wtedy przepływy zaczynają się wzajemnie zakłócać, a najdalsze pętle dostają najmniej.
- Sterowanie tylko termostatami pokojowymi. To wygodne w teorii, ale w podłogówce prowadzi do zbyt dużych wahań, bo posadzka reaguje wolniej niż powietrze.
- Brak uwzględnienia wykończenia podłogi. Gruba deska, podkład o dużym oporze cieplnym albo duża ilość zabudowy stałej mocno ograniczają oddawanie ciepła.
- Brak filtracji i zabezpieczenia przed zanieczyszczeniami. W starszych instalacjach osad i szlam potrafią szybciej zablokować zawory lub pompę niż zły dobór samego źródła.
Najbardziej zdradliwy błąd to mieszanie oczekiwań. Inwestor chce, żeby podłogówka była niewidoczna i bezobsługowa, a grzejniki reagowały natychmiast. Da się to połączyć, ale tylko wtedy, gdy każdy element pracuje w swoim zakresie. Jeśli cały układ ma działać poprawnie, trzeba od początku pogodzić fizykę instalacji z oczekiwaniami domowników, a nie odwrotnie. To właśnie warto sprawdzić przed zamówieniem montażu.
Zanim podpiszesz projekt, sprawdź te trzy liczby
Jeśli mam wskazać trzy dane, które najszybciej mówią, czy instalacja ma sens, to są to: zapotrzebowanie cieplne pomieszczeń, temperatura zasilania dla każdego obiegu i dopuszczalna temperatura powierzchni podłogi. Dopiero na ich podstawie da się uczciwie ocenić, czy wystarczy prosty układ, czy potrzebne będzie pełne rozdzielenie z mieszaczem i osobnym sterowaniem.
- Ile ciepła potrzebuje dom. Bez obliczeń strat nie da się rozsądnie dobrać ani grzejników, ani pętli podłogowych.
- Jaki parametr wody akceptuje źródło ciepła. Jeśli kocioł lub pompa ciepła muszą pracować za wysoko, spada sprawność i rosną koszty.
- Czy grzejniki mogą pracować niskotemperaturowo. Jeśli nie, trzeba przewidzieć większe elementy albo osobny obieg o wyższym parametrze.
W praktyce najlepszy układ to taki, w którym podłoga grzeje spokojnie i nisko, grzejniki robią szybszą robotę tam, gdzie ma to sens, a całością steruje dobrze ustawiona automatyka. To nie jest instalacja „jednego obiegu”, tylko dobrze zestrojony system z dwoma różnymi odbiornikami ciepła. I właśnie taka konstrukcja daje najwięcej komfortu przy najmniejszej liczbie kompromisów.
