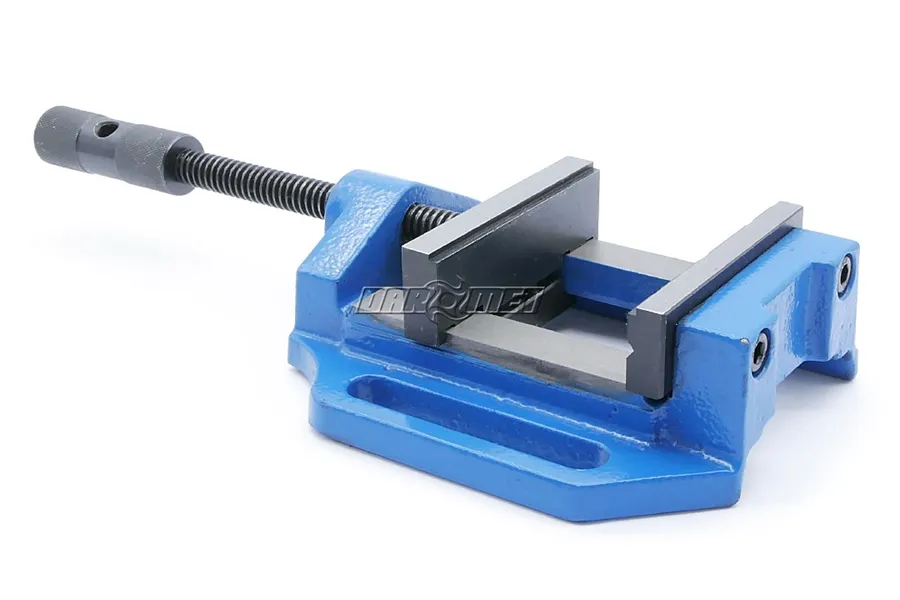

Budowa imadła do wiertarki stołowej to praktyczny projekt DIY, który można wykonać we własnym zakresie. Proces wymaga podstawowych materiałów, takich jak stalowe blachy, śruby i nakrętki. Z pomocą standardowych narzędzi jak wiertarka, spawarka czy szlifierka, możesz stworzyć solidne imadło. Konstrukcja składa się z dwóch głównych elementów: szczęki stałej i ruchomej. Własnoręcznie wykonane imadło znacząco zwiększy precyzję i bezpieczeństwo podczas prac z wiertarką stołową.
Kluczowe informacje:- Projekt wymaga podstawowych umiejętności technicznych
- Najważniejsze materiały to stalowe blachy i elementy łączące
- Konstrukcja składa się ze szczęki stałej i ruchomej
- Do budowy potrzebne są: wiertarka, spawarka i szlifierka
- Imadło musi być stabilnie zamontowane do stołu wiertarki
- Warto zastosować wkładki szczękowe chroniące obrabiany materiał
- Właściwe wymiary imadła są kluczowe dla efektywnej pracy
Niezbędne materiały i narzędzia do wykonania imadła
Wybór odpowiednich materiałów jest kluczowy przy budowie imadła do wiertarki stołowej. Stal konstrukcyjna o grubości minimum 8mm zapewni odpowiednią wytrzymałość całej konstrukcji. Materiały muszą być dobrej jakości, aby imadło służyło przez lata.
Precyzyjnie dobrane elementy złączne gwarantują płynną pracę domowego imadła do wiertarki. Śruby i nakrętki powinny być wykonane ze stali ocynkowanej lub nierdzewnej klasy minimum 8.8. Warto zainwestować w komponenty wysokiej jakości.
| Materiały | Narzędzia |
| Blacha stalowa 8mm | Spawarka MIG/MAG |
| Śruba trapezowa M16 | Wiertarka stołowa |
| Nakrętka trapezowa | Szlifierka kątowa |
| Stalowe profile 40x40mm | Piła do metalu |
| Wkładki gumowe | Zestaw kluczy |
Przy zakupie materiałów zwróć uwagę na certyfikaty jakości stali i elementów złącznych. Wszystkie komponenty najlepiej kupić w specjalistycznych sklepach metalowych, gdzie uzyskasz fachowe doradztwo.
Projekt i wymiarowanie podstawowych elementów
Przy projektowaniu imadła do wiertarki stołowej kluczowe znaczenie ma podstawa. Standardowa szerokość podstawy powinna wynosić 150mm, a długość 200mm. Grubość blachy musi zapewnić stabilność konstrukcji.
Szczęki domowego imadła do wiertarki wymagają precyzyjnego wymiarowania. Wysokość szczęk powinna wynosić 80mm, szerokość 100mm, a grubość minimum 8mm. Szczęka ruchoma musi mieć luz 0,2mm względem prowadnic.
Mechanizm zaciskowy wymaga odpowiedniego rozstawu. Śruba trapezowa powinna być umieszczona w odległości 40mm od górnej krawędzi szczęki. Prowadnice muszą być równoległe względem siebie.
- Podstawa: 150x200x10mm
- Szczęki: 80x100x8mm
- Prowadnice: 40x40x150mm

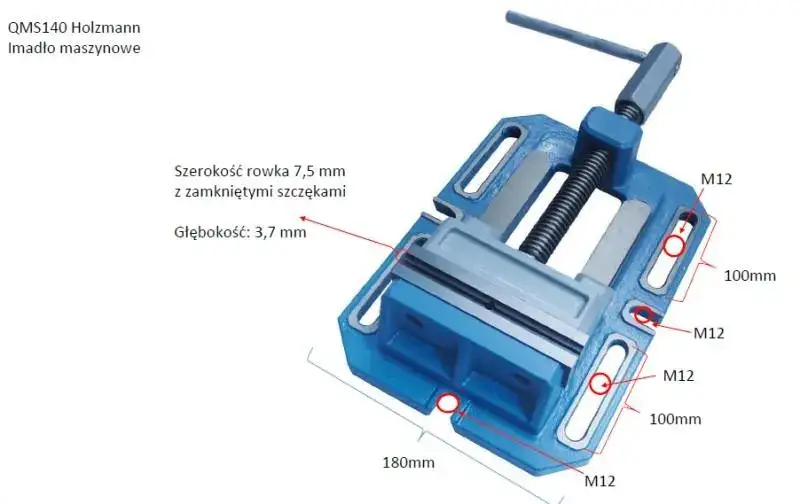

- Rozstaw otworów montażowych: 180mm
- Skok szczęki ruchomej: 100mm
- Luz mechanizmu: 0,2mm
Wymiary imadła do wiertarki można dostosować do własnych potrzeb. Kluczowe jest zachowanie proporcji między poszczególnymi elementami konstrukcji.
Przy modyfikacji wymiarów pamiętaj o zachowaniu odpowiedniej sztywności konstrukcji. Zwiększenie rozstawu szczęk wymaga proporcjonalnego wzmocnienia pozostałych elementów.
Czytaj więcej: 5 sprawdzonych sposobów na zrobienie dziury w metalu bez wiertarki
Przygotowanie elementów konstrukcyjnych
Wykonanie podstawy imadła
Trasowanie podstawy rozpocznij od dokładnego oznaczenia linii cięcia. Wymierz i zaznacz wszystkie otwory montażowe według przygotowanego wcześniej szablonu. Po wytrasowaniu sprawdź dokładność wymiarów.
Wycinanie należy wykonać szlifierką kątową z tarczą do stali. Krawędzie wyciętej podstawy wyrównaj pilnikiem, aby usunąć zadziory. Powierzchnię podstawy oszlifuj, zwracając szczególną uwagę na płaskość.
Wiercenie otworów montażowych wykonaj na wiertarce stołowej. Użyj wiertła do metalu o średnicy 10mm, stosując płyn chłodząco-smarujący. Po wywierceniu otworów, sfazuj ich krawędzie wiertłem o większej średnicy.
Przygotowanie szczęk zaciskowych
Szczęki wytnij z blachy stalowej według przygotowanego szablonu. Zachowaj szczególną precyzję przy wycinaniu powierzchni roboczych szczęk. Krawędzie należy dokładnie oszlifować i wyprowadzić pod kątem prostym.
W szczęce ruchomej wykonaj gniazdo pod nakrętkę trapezową. Otwór pod śrubę pociągową nawierć z najwyższą precyzją. Po wykonaniu wszystkich otworów sprawdź pasowanie elementów.
Montaż mechanizmu zaciskowego
Montaż imadła do wiertarki stołowej rozpocznij od przygotowania mechanizmu zaciskowego. Śrubę trapezową należy zamocować w szczęce ruchomej, upewniając się, że obraca się swobodnie. Nakrętkę trapezową umieść w przygotowanym gnieździe.
Prowadnice muszą być idealnie równoległe względem siebie. Przyspawaj je do podstawy, zachowując kąt prosty. Po każdym spawie sprawdź geometrię konstrukcji.
Szczęka ruchoma powinna przesuwać się płynnie po prowadnicach. Luz między prowadnicami a szczęką nie może przekraczać 0,2mm. Sprawdź czy mechanizm działa bez zacięć.
Na końcowym etapie budowy imadła do wiertarki stołowej zamontuj korbę. Uchwyt korby powinien mieć długość 120mm dla zapewnienia odpowiedniej siły zacisku.
Mocowanie imadła do stołu wiertarskiego
Instrukcja wykonania imadła do wiertarki wymaga precyzyjnego montażu do stołu. Otwory montażowe w stole wiertarskim muszą odpowiadać rozstawowi otworów w podstawie imadła.
Imadło należy wycentrować względem wrzeciona wiertarki. Powierzchnia styku między imadłem a stołem musi być idealnie czysta.
Do montażu imadła do wiertarki stołowej użyj śrub minimum M10. Dokręcaj śruby stopniowo, kontrolując wypoziomowanie imadła.
- Wyznacz punkty montażowe na stole wiertarskim
- Wywierć otwory montażowe
- Oczyść powierzchnię montażową
- Ustaw imadło względem wrzeciona
- Dokręć śruby montażowe
Testowanie i regulacja imadła
Testowanie domowego imadła do wiertarki rozpocznij od sprawdzenia płynności ruchu szczęki ruchomej. Mechanizm powinien działać bez zacięć i nadmiernego oporu. Wykonaj kilka pełnych cykli otwarcia i zamknięcia szczęk.
Sprawdź siłę zacisku na różnych materiałach. Szczęki muszą mocno trzymać zarówno cienkie, jak i grube elementy. Zweryfikuj czy materiał nie przesuwa się podczas wiercenia.
Kontrola równoległości szczęk jest kluczowa dla prawidłowego działania imadła do wiertarki stołowej. Zmierz szczelinę między szczękami na całej wysokości. Wszelkie odchylenia koryguj poprzez regulację prowadnic.
W razie potrzeby wyreguluj docisk szczęk. Nakrętka trapezowa może wymagać minimalnych korekt położenia.
Sprawdź stabilność całej konstrukcji. Przy maksymalnym zacisku nie powinny występować drgania ani odkształcenia.
Konserwacja i utrzymanie imadła
Regularna konserwacja imadła do wiertarki przedłuża jego żywotność. Co miesiąc oczyść i nasmaruj mechanizm zaciskowy olejem maszynowym.
Powierzchnie robocze szczęk wymagają okresowego czyszczenia. Usuwaj wszelkie zabrudzenia i opiłki powstałe podczas pracy.
Sprawdzaj stan połączeń śrubowych co 3 miesiące. Poluzowane elementy dokręć, zwracając uwagę na zachowanie geometrii konstrukcji.
Jeśli zauważysz zwiększony opór przy zaciskaniu, skontroluj stan śruby trapezowej. Zanieczyszczenia mogą utrudniać pracę mechanizmu.
W przypadku zużycia wkładek szczękowych wymień je na nowe. Zużyte powierzchnie chwytne nie zapewnią odpowiedniej siły zacisku.
Zasady bezpiecznego użytkowania
Jak zrobić imadło do wiertarki stołowej, które będzie bezpieczne? Przede wszystkim nigdy nie przekraczaj maksymalnej siły zacisku. Zbyt mocne dokręcanie może uszkodzić mechanizm i obrabiany materiał.
Zawsze używaj okularów ochronnych podczas pracy. Opiłki i wióry mogą być niebezpieczne dla oczu. Regularnie usuwaj odpady z powierzchni roboczych.
Przy montażu imadła do wiertarki stołowej upewnij się, że wszystkie elementy są solidnie zamocowane. Luźne części mogą spowodować wypadek podczas pracy.
Nie używaj imadła do materiałów, które przekraczają jego możliwości. Zbyt duże lub ciężkie elementy mogą uszkodzić konstrukcję.
W przypadku zauważenia nieprawidłowości w działaniu mechanizmu, natychmiast przerwij pracę. Kontynuowanie użytkowania niesprawnego imadła jest niebezpieczne.
Własnoręczne imadło do wiertarki - krok po kroku do profesjonalnego warsztatu
Budowa imadła do wiertarki stołowej to projekt, który wymaga precyzji i odpowiedniego przygotowania. Kluczem do sukcesu jest staranny dobór materiałów oraz zachowanie dokładnych wymiarów podczas konstrukcji. Precyzyjny montaż mechanizmu zaciskowego zapewni długotrwałe i bezpieczne użytkowanie.
Najważniejsze elementy to solidna podstawa, równoległe prowadnice oraz precyzyjnie wykonane szczęki. Wykonanie własnego imadła wymaga około 8-10 godzin pracy, ale zainwestowany czas zwróci się w postaci niezawodnego narzędzia warsztatowego.
Regularna konserwacja i przestrzeganie zasad bezpieczeństwa to podstawa długotrwałego użytkowania. Domowe imadło do wiertarki wykonane według powyższej instrukcji może służyć przez wiele lat, zapewniając precyzję i komfort podczas prac warsztatowych.
