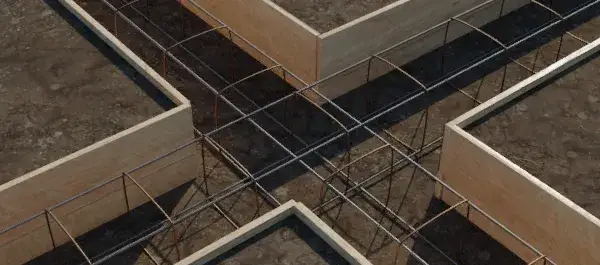

Łączenie zbrojenia w fundamentach to podstawowy proces budowlany, który decyduje o wytrzymałości całego budynku. Zbrojenie wykonuje się głównie ze stali żebrowanej. Jest to materiał, który świetnie radzi sobie z przenoszeniem obciążeń. Istnieją różne metody łączenia prętów. Każda z nich ma swoje zastosowanie. Właściwy montaż zbrojenia wymaga przestrzegania konkretnych zasad technicznych. Bardzo ważna jest też odpowiednia grubość otuliny betonowej.
Kluczowe informacje:- Stal żebrowana to główny materiał używany do zbrojenia fundamentów
- Najpopularniejsze metody łączenia to spawanie, złączki mechaniczne i łączenie na zakład
- Minimalna grubość otuliny betonowej musi wynosić 50 mm
- Pręty w zakładach muszą nachodzić na siebie minimum 70 cm (dla średnicy 12 mm)
- W narożnikach wymagane jest dodatkowe wzmocnienie zbrojenia
- Jakość wykonania zbrojenia podlega szczegółowej kontroli technicznej
- Prawidłowe połączenie prętów ma kluczowy wpływ na stabilność konstrukcji
Metody łączenia zbrojenia w fundamentach
Łączenie zbrojenia w fundamentach można wykonać na kilka sposobów. Spawanie to najtrwalszy sposób łączenia prętów, zapewniający wysoką wytrzymałość połączeń. Metoda ta wymaga jednak odpowiednich uprawnień i specjalistycznego sprzętu.
Złączki mechaniczne to szybkie i wygodne rozwiązanie do montażu zbrojenia fundamentów. Specjalne łączniki gwintowane lub zaciskowe pozwalają na sprawne wykonanie połączenia. Jest to metoda szczególnie przydatna przy ograniczonym dostępie do spawarki.
Łączenie stali zbrojeniowej w ławach fundamentowych na zakład to najpopularniejsza metoda. Polega na odpowiednim ułożeniu prętów obok siebie i związaniu drutem wiązałkowym. To ekonomiczne i sprawdzone rozwiązanie.
| Metoda | Zalety | Wady |
|---|---|---|
| Spawanie | Najwyższa wytrzymałość, trwałość połączenia | Wysokie koszty, wymaga uprawnień |
| Złączki mechaniczne | Szybki montaż, możliwość demontażu | Wyższy koszt materiałów |
| Zakłady | Prosta technika, niski koszt | Większe zużycie stali |
Wymiary i parametry techniczne połączeń zbrojenia
Prawidłowe połączenia prętów zbrojeniowych w fundamentach muszą spełniać określone wymagania techniczne. Kluczowe znaczenie ma średnica prętów oraz klasa użytej stali.
Dla stali klasy AIIIN stosuje się inne parametry niż dla stali klasy AI. Wszystkie wymiary muszą być zgodne z projektem budowlanym.
- Minimalna długość zakładu: 70 cm dla prętów Ø12 mm
- Grubość otuliny: minimum 50 mm
- Rozstaw prętów głównych: 10-15 cm
- Długość spawu: minimum 5d (gdzie d to średnica pręta)
- Głębokość osadzenia w złączce: 30-40 mm
Długość zakładów i otulina zbrojenia
Długość zakładu zbrojenia fundamentów zależy od średnicy łączonych prętów. Dla prętów o średnicy 12 mm wymagana długość zakładu wynosi minimum 70 cm. W przypadku większych średnic długość tę należy odpowiednio zwiększyć.
Otulina zbrojenia musi mieć grubość co najmniej 50 mm od spodu i boków fundamentu. Jest to kluczowe dla ochrony stali przed korozją. W trudnych warunkach gruntowych grubość otuliny powinna być zwiększona do 70 mm.
Czytaj więcej: Skuteczne środki do izolacji fundamentów - ranking najlepszych rozwiązań
Narzędzia i materiały niezbędne do łączenia zbrojenia
Do prawidłowego łączenia zbrojenia w fundamentach potrzebny jest odpowiedni sprzęt. Podstawowe narzędzia to szczypce do drutu i giętarka, ale przy spawaniu niezbędny będzie profesjonalny sprzęt spawalniczy.
| Typ narzędzi | Nazwa | Zastosowanie |
|---|---|---|
| Podstawowe | Szczypce do drutu, giętarka, drut wiązałkowy | Wiązanie i formowanie prętów |
| Specjalistyczne | Spawarka, elektrody, klucze do złączek | Spawanie i montaż mechaniczny |
Instrukcja łączenia zbrojenia krok po kroku
Montaż zbrojenia fundamentów rozpoczyna się od ułożenia prętów głównych. Należy je wypozycować zgodnie z projektem, zachowując odpowiednie odstępy.
Kolejnym krokiem jest montaż strzemion i prętów rozdzielczych. Elementy te należy starannie powiązać drutem wiązałkowym.
Techniki łączenia zbrojenia fundamentowego wymagają szczególnej uwagi przy narożnikach. W tych miejscach stosuje się dodatkowe pręty wzmacniające.
Na końcu wykonuje się połączenia między poszczególnymi odcinkami zbrojenia. Wszystkie elementy muszą tworzyć stabilną konstrukcję.
Technika spawania prętów zbrojeniowych
Spawanie zbrojenia w fundamentach wymaga odpowiedniego przygotowania powierzchni. Miejsca spawania muszą być oczyszczone z rdzy i zanieczyszczeń.
Spoiny należy wykonywać z zachowaniem odpowiedniej temperatury. Zbyt wysoka temperatura może osłabić właściwości stali.
Po wykonaniu spawu konieczne jest jego oczyszczenie. Należy usunąć żużel i sprawdzić jakość połączenia.
Najczęstsze błędy przy łączeniu zbrojenia
Niedokładne związanie prętów to częsty problem przy łączeniu zbrojenia w fundamentach. Może to prowadzić do przesunięć podczas betonowania.
Zbyt krótkie zakłady to poważny błąd konstrukcyjny. Osłabia to wytrzymałość całej konstrukcji.
Nieodpowiednia grubość otuliny naraża zbrojenie na korozję. To jeden z najpoważniejszych błędów wykonawczych.
- Niedokładne wiązanie prętów
- Zbyt krótkie zakłady
- Niewłaściwa grubość otuliny
- Błędne rozmieszczenie prętów
- Wadliwe spoiny
- Brak dodatkowego zbrojenia w narożnikach
Normy i przepisy dotyczące zbrojenia fundamentów
Wszystkie prace związane z łączeniem zbrojenia w fundamentach muszą być zgodne z normą PN-EN 1992-1-1. Norma określa wymagania dotyczące wymiarów, długości zakładów i jakości połączeń.
Projekt zbrojenia musi uwzględniać lokalne warunki gruntowe i obciążenia budynku. Wszelkie odstępstwa od projektu wymagają konsultacji z projektantem.
Kontrola jakości połączeń zbrojenia
Odbiór techniczny zbrojenia powinien obejmować sprawdzenie zgodności z projektem. Kontroli podlegają wymiary, rozstaw prętów i jakość połączeń.
Szczególną uwagę należy zwrócić na jakość wykonanych spoin. Wszystkie połączenia muszą być stabilne i trwałe.
Dokumentacja odbioru technicznego powinna zawierać protokół oraz dokumentację fotograficzną. Te dokumenty są niezbędne do uzyskania pozwolenia na betonowanie.
Co musisz wiedzieć o zbrojeniu fundamentów?
Łączenie zbrojenia w fundamentach to kluczowy etap budowy domu, który wymaga precyzji i znajomości technicznych zasad. Najważniejsze jest przestrzeganie wymogów dotyczących długości zakładów oraz grubości otuliny, które bezpośrednio wpływają na trwałość konstrukcji.
Spośród trzech głównych metod łączenia - spawania, złączek mechanicznych i zakładów - każda ma swoje zastosowanie. Spawanie zbrojenia zapewnia najwyższą wytrzymałość, złączki mechaniczne umożliwiają szybki montaż, a tradycyjne zakłady są najbardziej ekonomiczne.
Kluczem do sukcesu jest dokładna kontrola jakości wykonanych połączeń i unikanie typowych błędów wykonawczych. Montaż zbrojenia fundamentów musi być potwierdzony odpowiednią dokumentacją techniczną, która stanowi podstawę do rozpoczęcia betonowania.
