Oprawa przy elewacji, wentylator w łazience albo sterownik instalacji ogrodowej może mieć kontakt z wodą znacznie częściej, niż zakłada producent. Oznaczenie IPX5 informuje, że obudowa została sprawdzona pod kątem strumieni wody, ale nie oznacza pełnej wodoodporności ani możliwości zanurzania urządzenia. Poniżej wyjaśniam, co dokładnie obejmuje ten stopień ochrony, gdzie sprawdza się w instalacjach i jak nie pomylić go z innymi klasami.
Najważniejsze informacje o ochronie przed strumieniem wody
- IPX5 chroni przed strumieniem wody kierowanym na obudowę z różnych stron.
- Symbol X oznacza brak deklaracji dotyczącej ochrony przed ciałami stałymi i pyłem.
- Typowa próba wykorzystuje dyszę 6,3 mm i przepływ około 12,5 l/min.
- Ten stopień nie daje prawa do zanurzania urządzenia ani używania go pod wodą.
- W łazience i innych wymagających miejscach trzeba sprawdzić także przepisy, strefy montażowe i instrukcję producenta.
Co naprawdę oznacza ochrona przed strumieniem wody
Kod IP opisuje odporność obudowy urządzenia na wnikanie ciał obcych, pyłu i wody. Pierwsza cyfra dotyczy części stałych, a druga wody. W zapisie IPX5 litera X nie oznacza konkretnego poziomu ochrony przed pyłem, tylko informuje, że tego parametru nie określono albo nie badano w ramach danego oznaczenia.
Cyfra 5 oznacza ochronę przed strumieniami wody padającymi z różnych kierunków. Chodzi o sytuacje takie jak mycie powierzchni wodą z węża, intensywne zachlapanie albo silny deszcz nawiewany na obudowę. Nie jest to jednak certyfikat pozwalający używać urządzenia pod wodą.
Jak wygląda badanie
W badaniu zgodnym z IEC 60529 na obudowę kieruje się wodę przez dyszę o średnicy około 6,3 mm. Przepływ wynosi około 12,5 l/min z tolerancją 5%, a urządzenie jest sprawdzane z odległości mniej więcej 2,5-3 m.
Próba trwa co najmniej 3 minuty, a przy większych obudowach czas może wynikać z zasady jednej minuty na metr kwadratowy badanej powierzchni. Po teście do wnętrza nie może dostać się taka ilość wody, która zakłóciłaby pracę urządzenia albo stworzyła zagrożenie.
Ten stopień ochrony nie oznacza pełnej wodoodporności
Najczęstszy błąd polega na traktowaniu oznaczenia jako obietnicy, że urządzenie jest „wodoszczelne w każdych warunkach”. W praktyce jest ono odporne na określony rodzaj strumienia i czas ekspozycji, a nie na każdą możliwą sytuację z udziałem wody.
- Nie gwarantuje ochrony przed zanurzeniem.
- Nie określa odporności na pył i drobne cząstki.
- Nie obejmuje automatycznie odporności na myjkę ciśnieniową.
- Nie mówi nic o odporności na kondensację, sól, detergenty, promieniowanie UV ani korozję.
- Nie zastępuje wymagań dotyczących bezpiecznego montażu instalacji elektrycznej.
W praktyce szczególnie uważałbym na myjki wysokociśnieniowe. Ich strumień może mieć znacznie większą energię niż warunki testu, dlatego nawet obudowa z odpowiednim oznaczeniem może zostać uszkodzona przez wodę wtłoczoną w uszczelki albo przepusty kablowe.
IPX4, IPX5, IPX6 i IPX7 to różne sytuacje
Wyższa cyfra nie zawsze oznacza, że urządzenie przeszło wszystkie wcześniejsze próby. IPX7 dotyczy zanurzenia, ale samo w sobie nie musi potwierdzać odporności na strumienie wody. Dlatego producenci często stosują oznaczenia łączone, na przykład IPX5/IPX7.
| Oznaczenie | Rodzaj ochrony | Przykładowe zastosowanie |
|---|---|---|
| IPX3 | Ochrona przed natryskiem wody padającym pod kątem | Miejsca osłonięte przed bezpośrednim deszczem |
| IPX4 | Ochrona przed bryzgami wody z różnych kierunków | Łazienki, zadaszone części zewnętrzne |
| IPX5 | Ochrona przed strumieniami wody | Tarasy, elewacje, miejsca myte wodą z węża |
| IPX6 | Ochrona przed silnymi strumieniami wody | Trudniejsze warunki z intensywnym natryskiem |
| IPX7 | Ochrona przed czasowym zanurzeniem | Ryzyko wpadnięcia urządzenia do wody |
| IPX8 | Ochrona przy ciągłym zanurzeniu w warunkach określonych przez producenta | Urządzenia przeznaczone do pracy pod wodą |
Jeżeli urządzenie może być najpierw zalane strumieniem, a później zanurzone, szukam oznaczenia obejmującego oba rodzaje badań. Samo IPX7 nie jest rozsądnym zamiennikiem ochrony przed strumieniem, podobnie jak IPX5 nie zastępuje klasy przeznaczonej do zanurzenia.
Gdzie sprawdzi się w instalacjach
Ten poziom ochrony dobrze pasuje do urządzeń montowanych na zewnątrz, ale nieprzeznaczonych do stałego kontaktu z wodą. Przykładem mogą być oprawy oświetleniowe przy elewacji, elementy automatyki bramowej, sterowniki instalacji ogrodowej albo urządzenia umieszczone w garażu, pomieszczeniu gospodarczym i pralni.
Dobrym zastosowaniem są także miejsca, w których powierzchnie okresowo myje się wodą z węża. Oznaczenie pomaga ograniczyć ryzyko awarii, lecz tylko wtedy, gdy woda nie jest kierowana bezpośrednio na otwory wentylacyjne, złącza i przepusty kablowe.

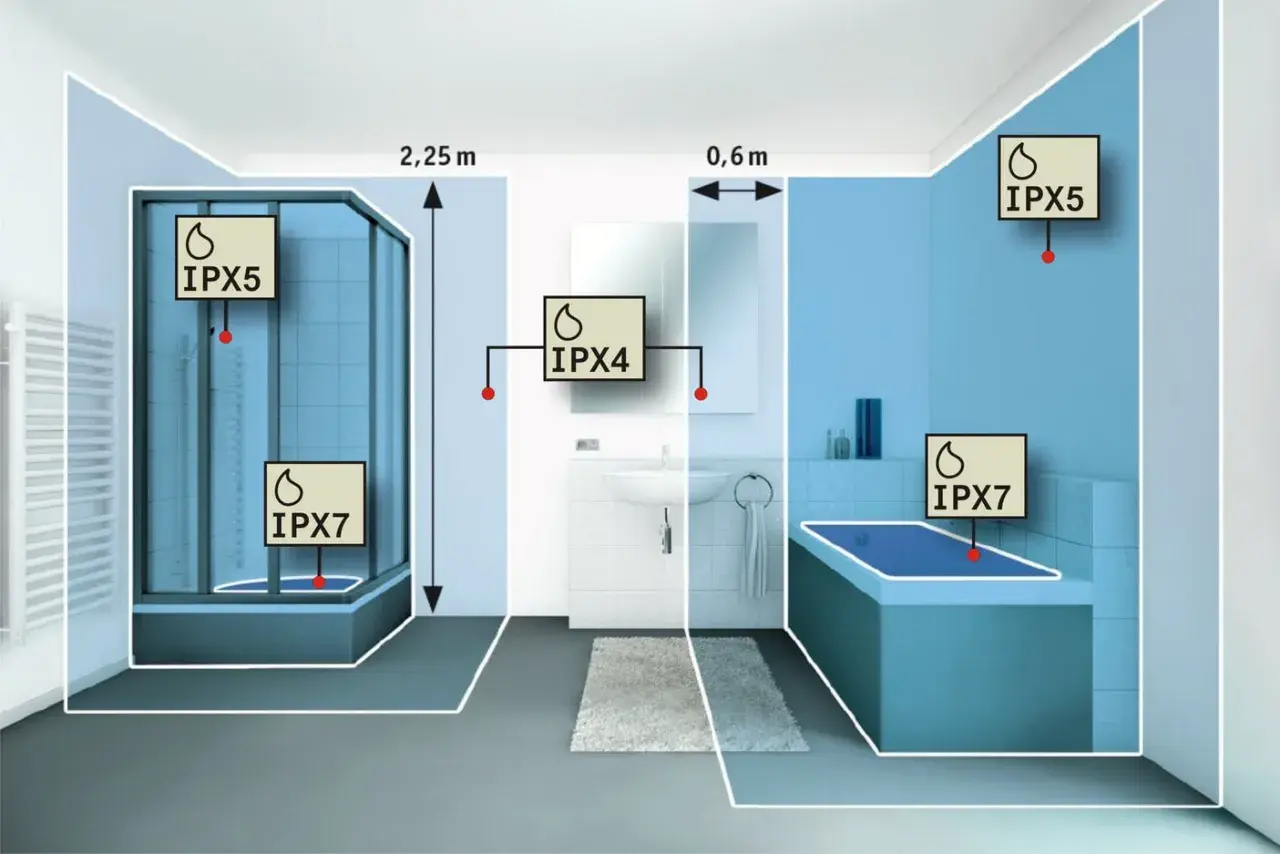

Łazienka wymaga szerszej oceny
W pomieszczeniu z wanną lub prysznicem nie wybieram urządzenia wyłącznie na podstawie jednej cyfry z kodu IP. Znaczenie mają strefa montażu, rodzaj urządzenia, napięcie, sposób zasilania i wymagania normy PN-HD 60364-7-701.
W strefie narażonej na bezpośredni strumień wody taki poziom może być potrzebny, zwłaszcza przy prysznicach z natryskiem kierowanym poziomo. Nie oznacza to jednak, że dowolny wentylator, gniazdo lub oprawę z tym symbolem można zamontować w każdym miejscu łazienki. O dopuszczeniu decyduje cały układ wymagań, a nie samo oznaczenie obudowy.
Jak dobrać urządzenie i poprawnie je zamontować
Przed zakupem określam najpierw, skąd realnie może pojawić się woda. Inaczej dobiera się urządzenie pod zadaszeniem, inaczej przy zewnętrznym kranie, a jeszcze inaczej w miejscu regularnie spłukiwanym wodą.
- Sprawdź, czy zagrożeniem są bryzgi, strumień, zanurzenie, para czy kondensacja.
- Ustal, czy potrzebna jest także ochrona przed pyłem, na przykład IP55 zamiast samego IPX5.
- Zweryfikuj temperaturę pracy, odporność na UV, sól i środki czyszczące.
- Sprawdź, czy przewody, dławnice, złącza i pokrywy mają porównywalną szczelność.
- Zamontuj urządzenie zgodnie z instrukcją, bez uszkadzania uszczelek i obudowy.
- Po wykonaniu otworów montażowych zabezpiecz miejsca przejścia przewodów przed wodą.
Szczelność często psuje nie sama obudowa, lecz źle dobrany przepust kablowy. Nawet dobre urządzenie straci swoje właściwości, jeśli przewód zostanie wprowadzony od góry bez pętli ociekowej albo dławnica będzie niedokręcona.
Nie wierzę też w testowanie gotowej instalacji przez polewanie jej wodą z węża. Próba domowa nie odtwarza warunków laboratoryjnych i może doprowadzić do porażenia, zwarcia albo uszkodzenia sprzętu. W instalacji 230 V odbiór i sprawdzenie ochrony powinien wykonać elektryk z odpowiednimi uprawnieniami.
Najczęstsze błędy przy interpretacji oznaczenia
Traktowanie litery X jako ochrony przed pyłem
W zapisie IPX5 pierwsza cecha nie została określona. Jeżeli urządzenie ma pracować w zapylonym garażu, warsztacie albo na zewnątrz przy dużym zapyleniu, szukam pełnego oznaczenia, na przykład IP55 lub IP65. Sama obecność cyfry 5 na końcu nie rozwiązuje problemu pyłu.
Zakładanie, że większa cyfra zawsze zastępuje mniejszą
Urządzenie z IPX7 może dobrze znosić krótkie zanurzenie, ale nie musi być odporne na strumień wody. Przy elewacji, w myjni albo przy instalacji podlewania sprawdzam, czy producent podał także odporność na strumienie.
Przeczytaj również: Jak zamontować listwy przypodłogowe PCV samodzielnie: prosty poradnik
Pomijanie starzenia się uszczelek
Oznaczenie dotyczy urządzenia w stanie przewidzianym przez producenta. Po kilku latach uszczelki mogą twardnieć, a obudowa może zostać uszkodzona przez słońce, mróz lub nieumiejętne otwieranie. W takich warunkach nawet deklarowana ochrona przestaje być pewna, dlatego przy przeglądzie instalacji oglądam również pęknięcia, luzy i ślady wilgoci.
Dobry wybór zaczyna się od warunków pracy
Ochrona przed strumieniem wody jest rozsądnym wyborem dla wielu instalacji zewnętrznych i technicznych, ale nie powinna być jedynym kryterium. Najpierw oceniam kierunek oraz siłę kontaktu z wodą, później pył, zanurzenie, temperaturę i sposób prowadzenia przewodów.
Najprostsza zasada brzmi tak: IPX5 chroni przed strumieniem, nie przed każdą postacią wilgoci. Jeśli urządzenie może zostać zanurzone, potrzebna jest odpowiednia klasa zanurzeniowa, a jeśli pracuje w zapylonym miejscu, trzeba sprawdzić również pierwszą cyfrę kodu. Taka spokojna analiza zwykle kosztuje kilka minut, a potrafi uchronić całą instalację przed kosztowną awarią.
