Zamknięta instalacja grzewcza nie wybacza przypadkowych rozwiązań. Grupa bezpieczeństwa CO chroni kocioł, przewody i armaturę przed skutkami zbyt wysokiego ciśnienia, a przy okazji daje szybki podgląd na to, co dzieje się w układzie. W praktyce wyjaśniam tu, jak działa taki zestaw, z czego się składa, gdzie go zamontować, jak dobrać wariant i po czym poznać, że instalacja wymaga już serwisu.
Najważniejsze rzeczy, które warto wiedzieć o zabezpieczeniu kotła
- To rozwiązanie dla układów zamkniętych. W instalacjach otwartych stosuje się inne zasady zabezpieczenia.

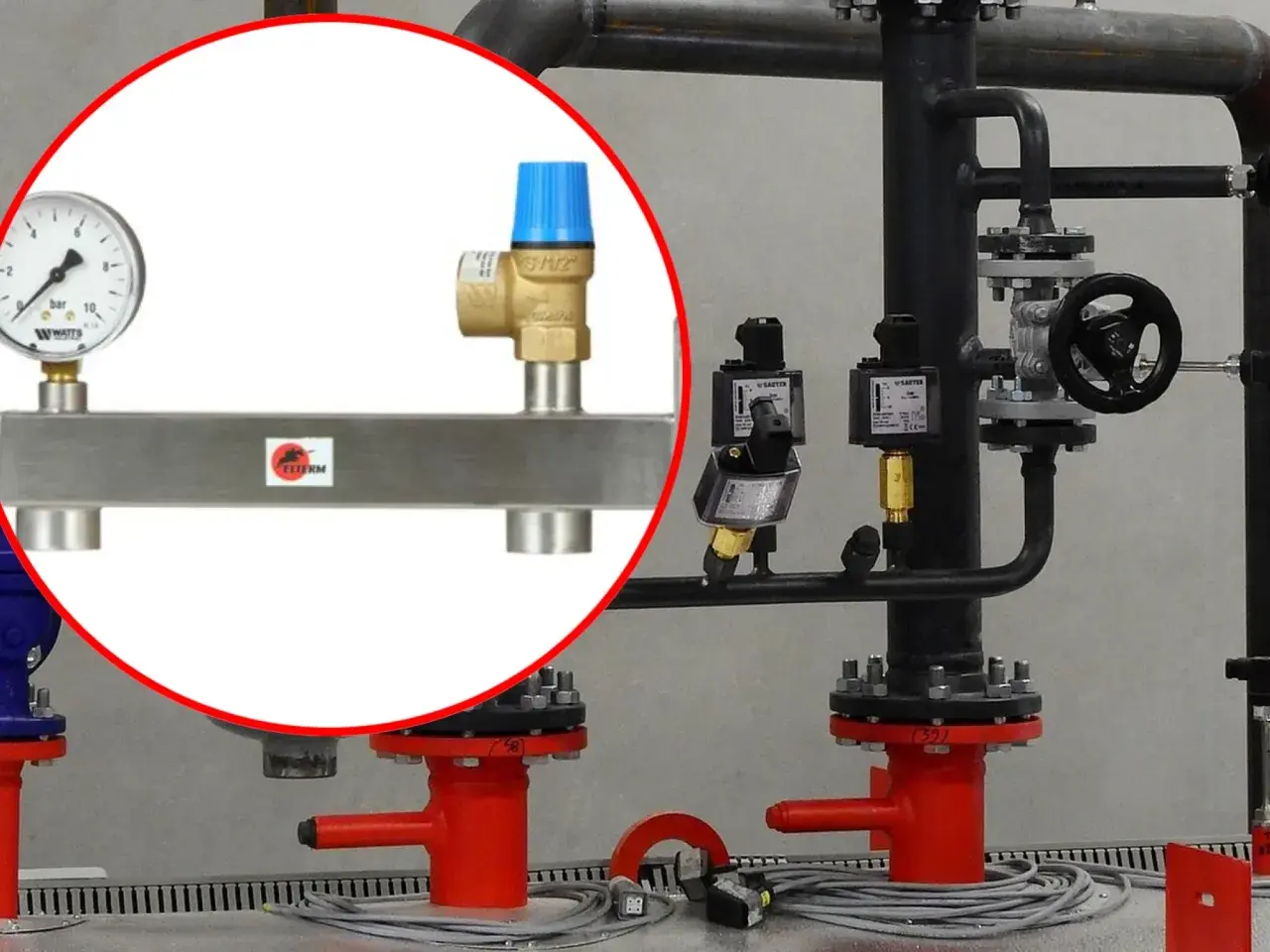

- Standardowy zestaw obejmuje zawór bezpieczeństwa, manometr, odpowietrznik automatyczny i przyłącze do naczynia przeponowego.
- Najczęściej spotykane ciśnienie otwarcia to 3 bar, ale zawsze decyduje dokumentacja kotła i całej instalacji.
- Montaż ma znaczenie: grupa powinna być blisko źródła ciepła, bez zaworów odcinających po drodze.
- Wyciek z zaworu nie jest drobiazgiem - zwykle trzeba sprawdzić naczynie przeponowe, ciśnienie w układzie albo sam zawór.
Jak działa grupa bezpieczeństwa w instalacji CO
Ja patrzę na ten element bardzo prosto: to mały, ale ważny zespół zabezpieczający, który ma przejąć nadmiar ciśnienia, zanim zrobi się problem. W zamkniętym obiegu woda podczas grzania zwiększa objętość, więc ciśnienie naturalnie rośnie. Jeśli układ nie ma gdzie tego nadmiaru „oddać”, zaczynają się kłopoty: otwieranie zaworu, wycieki, hałas w instalacji albo w skrajnym przypadku uszkodzenie osprzętu.
Grupa bezpieczeństwa nie zastępuje naczynia przeponowego. Ona współpracuje z nim i pilnuje granic pracy instalacji. Gdy ciśnienie przekroczy ustawiony próg, zawór bezpieczeństwa otwiera się i upuszcza nadmiar wody. Manometr pokazuje bieżącą wartość, a odpowietrznik automatyczny usuwa powietrze, które potrafi zakłócić pracę obiegu i przyspieszać korozję. To właśnie połączenie tych funkcji daje realną ochronę, a nie sam efekt „ładnej belki na ścianie”.
W praktyce najwięcej znaczą trzy rzeczy: właściwe ciśnienie otwarcia, poprawny montaż i sprawne naczynie przeponowe. Jeśli któryś z tych elementów nie działa jak trzeba, grupa tylko sygnalizuje problem. Żeby to dobrze odczytać, warto wiedzieć, z jakich części składa się cały zestaw.
Z czego składa się taki zestaw i co robi każdy element
W dobrze dobranym komplecie nie ma przypadkowych części. Każdy element ma własną rolę i każdy daje inny sygnał o stanie instalacji. Ja właśnie od tej listy zaczynam ocenę jakości zestawu, a nie od samej obudowy czy koloru armatury.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się po przekroczeniu ustawionego ciśnienia i odprowadza nadmiar wody z układu. | Ciśnienie otwarcia musi pasować do kotła i projektu instalacji. W domowych układach bardzo często spotyka się 3 bar. |
| Manometr | Pokazuje aktualne ciśnienie w instalacji. | Skala powinna być czytelna w zakresie roboczym, najczęściej 0-4 bar albo 0-6 bar. |
| Odpowietrznik automatyczny | Usuwa powietrze gromadzące się w korpusie i pomaga stabilizować pracę obiegu. | Ważna jest nie tylko marka, ale też dostęp do serwisu i stan kapturka odpowietrznika. |
| Przyłącze do naczynia przeponowego | Łączy grupę z naczyniem, które przejmuje przyrost objętości wody podczas grzania. | Sprawdź średnicę gwintu, dopuszczalną pojemność naczynia i to, czy model ma szybkozłącze lub zawór serwisowy. |
Warto zapamiętać jeszcze jedną rzecz: sama grupa nie naprawia złej hydrauliki instalacji. Jej zadaniem jest zareagować na problem i go bezpiecznie odprowadzić. Jeśli więc ciśnienie skacze, powietrze wraca do grzejników albo zawór co chwilę zrzuca wodę, przyczyny trzeba szukać szerzej - zwykle w naczyniu, nastawach albo wykonaniu całego układu. Z tego powodu miejsce montażu i dobór modelu są tak samo ważne jak same części.

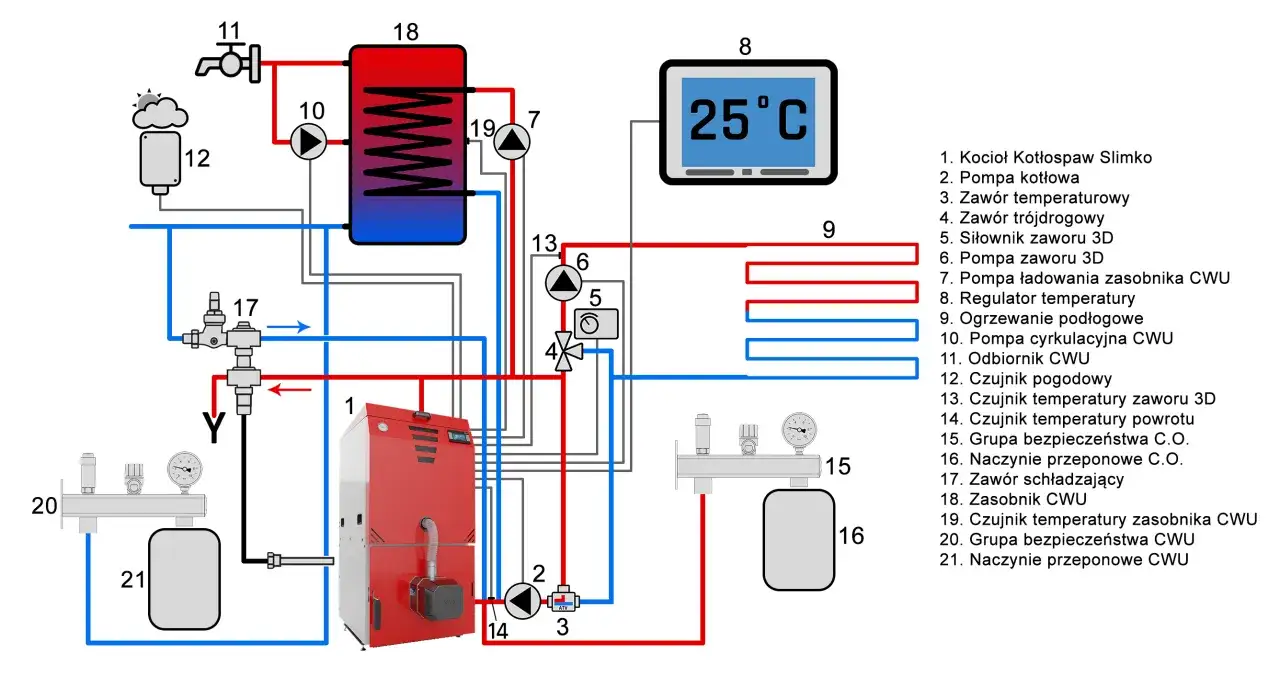

Gdzie montować i jak dobrać odpowiedni wariant
Tu najczęściej widzę największe skróty myślowe. Ktoś kupuje porządny zestaw, a potem montuje go tam, gdzie akurat zostało miejsce. To zły kierunek. Grupa powinna pracować możliwie blisko źródła ciepła, czyli kotła, pompy ciepła albo innego urządzenia grzewczego. Między źródłem a grupą nie powinno być zaworów odcinających ani zwrotnych, bo w razie wzrostu ciśnienia cały sens zabezpieczenia znika.
Miejsce montażu
Najbezpieczniej jest zamocować zestaw tak, aby był łatwo widoczny i dostępny do kontroli. Ja zawsze sprawdzam, czy po montażu da się odczytać manometr bez gimnastyki i czy w razie awaryjnego zrzutu woda nie poleci na ludzi ani na wrażliwe elementy wyposażenia. Rura odprowadzająca powinna prowadzić do miejsca, w którym zrzut będzie widoczny, najlepiej z zachowaniem swobodnego spływu grawitacyjnego. Nie powinno się jej sztywno podpinać tak, żeby robić z instalacji ukryty odpływ.
W praktyce ważny jest też serwis. Jeśli dostęp do zaworu bezpieczeństwa albo odpowietrznika jest utrudniony, późniejsza obsługa staje się uciążliwa i często odkładana „na później”. A w grzewce właśnie takie drobiazgi najbardziej mszczą się zimą.
Jak dobrać ciśnienie otwarcia
Najpierw sprawdzam instrukcję kotła i dopuszczalne parametry instalacji, dopiero potem patrzę na sam zestaw. W domowych systemach grzewczych bardzo często spotkasz zawór 3 bar, ale nie jest to reguła uniwersalna. Na rynku są też wersje 1,5 bar, 2,5 bar i 6 bar, więc dobór nie może być przypadkowy. Jeśli ciśnienie otwarcia jest zbyt niskie albo zbyt wysokie względem układu, zabezpieczenie zaczyna działać nie tak, jak powinno.
Ja zwracam też uwagę na zakres manometru. W wielu modelach spotyka się skalę 0-4 bar, ale są także wersje 0-6 bar. To drobiazg tylko z pozoru, bo czytelny odczyt przy pracy instalacji naprawdę pomaga szybciej wychwycić nieprawidłowości.
Przeczytaj również: Grzejniki grzeją nierówno? Kryzowanie – jak to zrobić?
Na co patrzeć przy wyborze materiału i wersji
Wybór nie sprowadza się wyłącznie do „tańsza albo droższa”. W praktyce liczy się odporność na korozję, dostępność serwisu i sposób podłączenia naczynia przeponowego. Do prostych, domowych instalacji często wystarcza belka stalowa lub mosiężna. Jeśli liczy się większa trwałość albo lepsza odporność na trudniejsze warunki pracy, sens ma stal nierdzewna. Dodatkowe udogodnienia, takie jak szybkozłącze czy zawór serwisowy, potrafią oszczędzić sporo czasu przy wymianie naczynia.
Jeśli w układzie pracuje mieszanka wody z glikolem, trzeba jeszcze sprawdzić dopuszczalne stężenie i parametry pracy konkretnego modelu. To nie jest detal do pominięcia, tylko normalny warunek poprawnego doboru. Nawet najlepszy zestaw nie pomoże, jeśli instalacja od początku została złożona z elementów niepasujących do siebie.
Żeby to uporządkować, poniżej zestawiam najczęściej spotykane warianty i ich sens praktyczny.
| Wariant | Orientacyjna cena zestawu | Kiedy ma sens |
|---|---|---|
| Stalowa grupa 3 bar | Około 130-180 zł | Do standardowych instalacji domowych, gdy liczy się rozsądny budżet i prosty montaż. |
| Mosiężna grupa 3 bar | Około 160-250 zł | Gdy chcesz lepszej odporności na korozję i solidniejszego wykonania korpusu. |
| INOX lub wersja z zaworem serwisowym | Około 220-350 zł | Przy większym nacisku na trwałość, łatwiejszy serwis i bardziej wymagające warunki pracy. |
| Model z szybkozłączem do naczynia | Około 180-300 zł | Wtedy, gdy zależy Ci na wygodniejszej obsłudze i szybszej wymianie naczynia przeponowego. |
Jeśli mam doradzić praktycznie, to dopłata do lepszego montażu i wygodniejszego serwisu często daje większą wartość niż sama różnica w materiale obudowy. To jeden z tych przypadków, gdzie najtańszy zakup bywa pozorną oszczędnością. Gdy zestaw jest już wybrany i poprawnie osadzony, trzeba jeszcze uważać na kilka błędów, które potrafią zepsuć całą ideę zabezpieczenia.
Najczęstsze błędy, które robią z dobrego zestawu problem
W praktyce instalacyjnej powtarzają się te same potknięcia. I to nie są drobiazgi. Często właśnie one sprawiają, że instalacja pracuje niestabilnie, a użytkownik zaczyna dolewać wodę albo dzwonić po serwis w środku sezonu.
- Montaż zaworów odcinających między źródłem ciepła a grupą. To jeden z najgorszych błędów, bo w razie wzrostu ciśnienia zabezpieczenie może zostać odcięte od kotła.
- Umieszczenie zestawu zbyt daleko od urządzenia. Im dłuższa i bardziej skomplikowana droga, tym większe ryzyko niepożądanych strat ciśnienia i gorszej reakcji układu.
- Ukrycie lub zdławienie rury zrzutowej. Zrzut ma być widoczny, a nie schowany „na wszelki wypadek”.
- Dobór niezgodny z instrukcją kotła. Sama zgodność gwintu nie wystarcza, jeśli ciśnienie otwarcia albo zakres pracy nie pasują do instalacji.
- Ignorowanie spadków i skoków ciśnienia. Jeśli manometr pokazuje dziwne wahania, zwykle problem nie leży wyłącznie w samym zaworze.
- Brak kontroli naczynia przeponowego. Gdy przepona traci ciśnienie albo uszkadza się membrana, nawet dobra grupa będzie tylko powtarzać objawy awarii.
Najbardziej zdradliwy sygnał to częste kapanie z zaworu bezpieczeństwa. Wiele osób od razu wymienia sam zawór, a przyczyna nadal zostaje. Ja w takiej sytuacji najpierw sprawdzam naczynie przeponowe, ciśnienie w instalacji i to, czy układ nie jest przypadkiem przegrzewany. Dopiero potem oceniam, czy sam zawór nadaje się do wymiany. Z tej perspektywy warto też wiedzieć, ile taki zestaw realnie kosztuje i za co płaci się więcej.
Ile kosztuje i za co naprawdę warto dopłacić
W polskich sklepach standardowa grupa bezpieczeństwa do CO zwykle mieści się w widełkach około 130-220 zł, a wersje bardziej rozbudowane, z inox, szybkozłączem lub dodatkowymi elementami serwisowymi, potrafią kosztować wyraźnie więcej. Do tego trzeba doliczyć naczynie przeponowe, armaturę pomocniczą i robociznę, jeśli montaż robi instalator. Sam zestaw nie jest więc największym kosztem całej operacji, ale jego jakość ma duży wpływ na spokój na lata.
Jeśli miałbym uprościć decyzję zakupową, patrzyłbym na trzy rzeczy: zgodność z instrukcją źródła ciepła, jakość wykonania i wygodę późniejszego serwisu. Różnica kilkudziesięciu złotych między modelem podstawowym a lepiej wyposażonym często zwraca się wtedy, gdy trzeba wymienić naczynie albo szybko odczytać parametry pracy. Taniej nie zawsze znaczy gorzej, ale przy armaturze zabezpieczającej nie ma sensu oszczędzać na wygodzie i dostępności kontroli.
Gdy instalacja jest już zakupiona i poprawnie zamontowana, zostaje jeszcze prosta kontrola przed sezonem. To ona najczęściej decyduje, czy układ przepracuje zimę bez niespodzianek.
Co jeszcze sprawdzić, zanim instalacja wejdzie w pełne grzanie
Zanim kocioł zacznie pracować na serio, robię krótką listę kontrolną. Zajmuje kilka minut, a potrafi wyłapać problemy, zanim zrobi się z nich awaria. Warto sprawdzić, czy manometr pokazuje stabilne ciśnienie zgodne z instrukcją kotła, czy wokół zaworu bezpieczeństwa nie ma śladów wycieku i czy rura odprowadzająca nie jest zatkana albo nie wyprowadza zrzutu w przypadkowe miejsce.
- sprawdź odczyt manometru na zimnej i rozgrzanej instalacji;
- obejrzyj zawór bezpieczeństwa pod kątem śladów kapania lub korozji;
- skontroluj odpowietrznik automatyczny i jego okolice;
- upewnij się, że naczynie przeponowe ma właściwe ciśnienie wstępne i nie jest uszkodzone;
- sprawdź, czy rura zrzutowa jest drożna i prowadzi w bezpieczne miejsce;
- jeśli ciśnienie regularnie ucieka lub rośnie za szybko, wezwij instalatora, zamiast tylko dolewać wodę.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: grupa bezpieczeństwa ma reagować szybko, ale nie powinna być pierwszym elementem, który „ratuje” źle dobraną instalację. Dobrze dobrany zawór, poprawny montaż i sprawne naczynie przeponowe robią tu większą różnicę niż sam markowy napis na obudowie.
