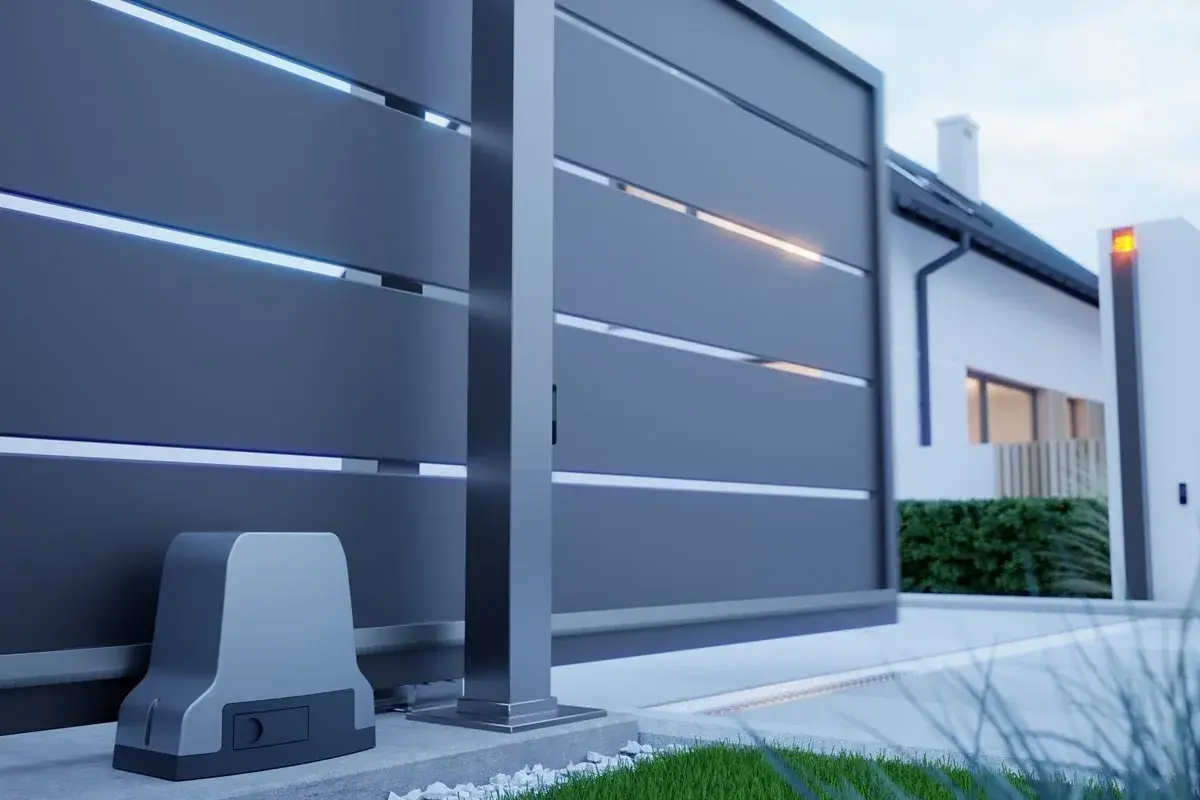

Fundament pod bramę przesuwną - Jak uniknąć kosztownych błędów?

Dobrze wykonany fundament decyduje o tym, czy brama przesuwna będzie pracowała lekko po latach, czy zacznie się klinować już po pierwszej zimie. W tym artykule pokazuję, jak dobrać głębokość, zbrojenie, beton, osadzenie śrub i przepusty pod automatykę, a także czym różni się solidna podstawa od dekoracyjnej podmurówki ogrodzenia. To właśnie tu najłatwiej popełnić kosztowny błąd, bo poprawka po montażu bywa dużo trudniejsza niż porządne wykonanie od razu.

Podmurówka i fundament to nie to samo

Ja zawsze rozdzielam te dwa pojęcia, bo od tego zależy technologia i oczekiwania wobec konstrukcji. Podmurówka to zwykle niski element cokołowy ogrodzenia, który porządkuje linię przęseł i ogranicza kontakt ogrodzenia z gruntem. Fundament pod bramę ma natomiast przenieść obciążenia od ruchu skrzydła, wózków, napędu i sił bocznych na stabilne podłoże.

W praktyce najwięcej problemów bierze się z traktowania podmurówki jak pełnoprawnej podstawy roboczej. To błąd, który potrafi wyjść dopiero po sezonie zimowym: pęknięciem, osiadaniem albo rozjechaniem osi bramy. Dopiero po takim rozróżnieniu warto przejść do wyboru systemu i geometrii całej konstrukcji.

Samonośna czy szynowa? Od tego zależy cała podstawa

Nie zaczynam od betonu. Zaczynam od pytania, jaki typ bramy ma stanąć na działce, bo to on dyktuje formę fundamentu. Brama samonośna „wisi” nad gruntem i opiera się na wózkach jezdnych, więc potrzebuje masywnej stopy pod przeciwwagę. Brama szynowa pracuje po torze, więc fundament musi być dłuższy, bardzo prosty i odporny na punktowe obciążenia.

Jeśli ktoś wybiera bramę dopiero po wykonaniu fundamentu, zwykle płaci dwa razy: raz za beton, drugi raz za poprawki. Dlatego najpierw warto zamknąć temat systemu, a dopiero potem ustalać wymiary i głębokość.

Jak zaplanować fundament pod bramę przesuwną bez kosztownych poprawek

• Długość stopy pod częścią nośną zwykle planuję z zapasem 20-30 cm względem przeciwwagi, bo to daje bezpieczniejsze osadzenie wózków i osprzętu.
• Szerokość dla typowej realizacji często mieści się w okolicach 40-50 cm, ale przy cięższej bramie lub słabszym gruncie lepiej przyjąć większy przekrój.
• Głębokość dostosowuję do lokalnej strefy przemarzania, a nie do „wygody kopania”, bo zbyt płytka podstawa bardzo szybko reaguje na mróz.
• Podłoże powinno być nośne i dobrze zagęszczone; przy wymianie gruntu używa się warstwy żwiru, pospółki albo piasku grubego, bez frakcji pylastych i ilastych.
• Woda jest równie ważna jak beton. Jeśli teren stoi w wodzie, fundament trzeba przemyśleć pod kątem odwodnienia i warunków gruntowo-wodnych, a nie tylko „dobić” do wymiaru z katalogu.

Jeżeli grunt jest słaby, działka ma spadek albo poziom wód gruntowych bywa wysoki, nie trzymałbym się sztywno uniwersalnych wymiarów z internetu. W takich sytuacjach lepiej skonsultować projekt niż później walczyć z osiadaniem i przekoszeniem prowadnic. Gdy wymiary są już ustalone, przychodzi najważniejsza część: z czego to zrobić.

Jak dobrać zbrojenie, beton i otulinę

W fundamentach pod bramy najważniejsza jest sztywność, a nie sama masa betonu. Ja zakładam, że beton klasy C20/25 jest rozsądnym minimum dla większości domowych realizacji, bo daje dobry kompromis między wytrzymałością a dostępnością. Samo zalanie wykopu bez stali zbrojeniowej to zbyt mało, zwłaszcza gdy skrzydło pracuje codziennie i przenosi obciążenia dynamiczne.

Zbrojenie rozumiem tu jako stalowy kosz, który ogranicza pękanie i pomaga utrzymać geometrię fundamentu. W praktyce stosuje się pręty żebrowane, a ich układ dobiera się do rozpiętości i ciężaru bramy. Nie warto robić „na oko” zbyt cienkiej stali albo wciskać jej przy samej krawędzi betonu. Potrzebna jest otulina, czyli warstwa betonu osłaniająca stal przed wilgocią i korozją.

• Beton powinien być dobrze zagęszczony, najlepiej z użyciem wibratora lub przez staranne odpowietrzenie mieszanki.
• Stal nie może leżeć bezpośrednio na gruncie ani na przypadkowych kamieniach.
• Jeśli fundament ma przyjąć cięższą bramę lub dodatkowy osprzęt, lepiej od razu przewidzieć mocniejszy układ niż później ratować konstrukcję dogęszczaniem punktowym.
• Po betonowaniu trzeba zadbać o pielęgnację mieszanki: ochrona przed wysychaniem, deszczem i mrozem ma realne znaczenie dla finalnej wytrzymałości.

Ja patrzę na zbrojenie jak na polisę ubezpieczeniową całej bramy. Nie widać go po montażu, ale to ono decyduje, czy podstawa będzie pracować jako jedna bryła, czy zacznie pękać w newralgicznych miejscach. Sama masa betonu nie wystarczy, jeśli osprzęt nie będzie miał gdzie i jak się osadzić.

Przepusty pod automatykę i osadzenie osprzętu robi się przed betonowaniem

To etap, na którym najczęściej wraca się do poprawki, a można go zamknąć od razu. Przewody do napędu, fotokomórek, lampy ostrzegawczej czy ewentualnej pętli indukcyjnej trzeba wyprowadzić wcześniej, najlepiej w rurach osłonowych. Zostawiam też zapas przewodu, bo później każdy dodatkowy centymetr okazuje się cenny. W praktyce bezpieczny zapas montażowy to około 1 m.

Osobno traktuję zasilanie i przewody sterujące, żeby później nie walczyć z przypadkowym uszkodzeniem instalacji. Warto też pamiętać o śrubach fundamentowych lub kotwach, które muszą być ustawione na jednym poziomie i w odpowiednim rozstawie. Tu nie ma miejsca na „prawie równo”, bo nawet niewielki błąd oznacza później problemy z wózkami, prowadzeniem skrzydła albo napędem.

• Szpilki gwintowane ustawiam zgodnie z dokumentacją producenta, a nie według własnego uznania.
• Prowadnice i wózki muszą mieć płaszczyznę montażową bez przechyłów.
• Najazd i łapacz planuję od razu, nawet jeśli montaż końcowy zrobię później.
• Przepusty kablowe układam tak, by nie kolidowały z osprzętem i nie wymagały kucia świeżego betonu.

Z takim przygotowaniem można już przejść do samej kolejności prac na budowie. I właśnie tu widać, czy fundament był planowany, czy tylko „wylewany”.

Kolejność robót, którą stosuję na budowie

Wykonanie fundamentu nie jest skomplikowane, ale wymaga dyscypliny. Ja trzymam się stałej kolejności, bo każdy skrót zwykle kończy się poprawkami. Najważniejsze jest to, żeby nie betonować czegoś, czego nie da się już potem skorygować bez kucia.

1. Wytyczenie osi - najpierw sprawdzam linię przesuwu, światło wjazdu i miejsce dla przeciwwagi.
2. Wykop - schodzę do zaplanowanej głębokości, pilnując stabilnego dna i nie naruszając rodzimego gruntu bardziej, niż to konieczne.
3. Podsypka lub wymiana gruntu - jeśli trzeba, wykonuję warstwę nośną z dobrze zagęszczonego kruszywa.
4. Szalunek - czyli tymczasowe deskowanie, które trzyma beton w wymaganym kształcie.
5. Zbrojenie i przepusty - układam stal, tuleje osłonowe oraz elementy montażowe.
6. Betonowanie - wylewam mieszankę, zagęszczam ją i sprawdzam poziomy.
7. Pielęgnacja - chronię beton przed zbyt szybkim wysychaniem i nie obciążam go zbyt wcześnie.

Pełną ostrożność zachowuję przez kilka pierwszych dni, a do montażu cięższego osprzętu nie spieszę się bez potrzeby. Beton uzyskuje docelową wytrzymałość stopniowo, więc założenie, że „następnego dnia będzie gotowy”, zwykle kończy się problemami. Jeśli ta kolejność zostanie odwrócona, ryzyko błędów rośnie bardzo szybko.

Najczęstsze błędy, które kończą się klinowaniem bramy

Najgorsze usterki nie wynikają z braku betonu, tylko z braku dokładności. Z doświadczenia wiem, że brama przesuwna rzadko psuje się „sama z siebie”. Zwykle wcześniej dostaje sygnał ostrzegawczy: zaczyna ciężej chodzić, szarpać, ocierać albo wymagać coraz częstszej regulacji.

• Zbyt płytki fundament - mróz podnosi podłoże i rozregulowuje pracę bramy.
• Brak poziomu - nawet niewielki przechył zmienia sposób toczenia i obciąża wózki.
• Słabe zagęszczenie gruntu - podstawa osiada nierówno, a brama zaczyna pracować pod kątem.
• Pominięte przepusty - każdy kabel trzeba potem prowadzić na skróty, co zwykle oznacza kucie i poprawki.
• Za słabe zbrojenie - fundament pęka zamiast pracować jako jedna bryła.
• Brak odpływu wody - stojąca woda przyspiesza degradację betonu i osprzętu.
• Osadzenie elementów „na oko” - rozstaw śrub i pozycja płyt muszą zgadzać się z dokumentacją bramy.

Jeśli miałbym wskazać jeden błąd, który najczęściej generuje kosztowną poprawkę, byłby to pośpiech przy poziomowaniu. Fundament może być mocny, ale jeśli nie trzyma geometrii, cała konstrukcja i tak zacznie pracować źle. Po takich błędach naturalnie pojawia się pytanie o budżet, bo poprawność wykonania zwykle kosztuje mniej niż późniejsze naprawy.

Ile rezerwy zostawić w budżecie

Orientacyjnie prosty fundament pod domową bramę przesuwną da się zamknąć w kilku etapach kosztowych. Same materiały często mieszczą się w kilku setkach do około 1200 zł, a z robocizną typowy budżet dla domu jednorodzinnego najczęściej kręci się w okolicach 1500-3000 zł. Przy trudnym gruncie, większej głębokości, dodatkowym szalunku albo rozbudowanej automatyce koszt potrafi wzrosnąć wyraźnie.

Ja traktuję te widełki nie jak sztywną wycenę, tylko jako sygnał, gdzie nie warto ciąć kosztów na ślepo. Największe oszczędności daje dobra organizacja prac i poprawne przygotowanie wykopu, a nie rezygnacja ze stali czy z dokładnego poziomowania. Po tej stronie oszczędzanie zwykle wraca jako naprawa, a naprawa zawsze jest droższa.

Co sprawdzam przed montażem, żeby podstawa pracowała lekko przez lata

Przed montażem zawsze robię krótką kontrolę końcową, bo to ostatni moment na wyłapanie błędów bez kucia. Patrzę przede wszystkim na poziom górnej płaszczyzny, zgodność rozstawu kotew z dokumentacją bramy, drożność przepustów i to, czy woda nie będzie stała przy podstawie. Jeśli coś wygląda podejrzanie już teraz, za kilka miesięcy będzie tylko gorzej.

• Górna krawędź fundamentu jest równa i zgodna z linią montażu bramy.
• Śruby, płyty i kotwy pasują do systemu producenta.
• Przewody mają zapas i nie są przygniecione przez beton.
• Wokół podstawy nie tworzy się zastoinowa woda.
• Beton zdążył dojść do bezpiecznej wytrzymałości przed obciążeniem.

Jeśli mam wskazać jedną rzecz, na której nie oszczędzam, to jest nią dokładność posadowienia. Dobrze wykonana podstawa nie rzuca się w oczy, ale to ona decyduje, czy brama po prostu działa, czy po każdym sezonie wymaga nerwowej regulacji. I właśnie o to chodzi w solidnym fundamencie: ma być cichy, niewidoczny i pewny od pierwszego dnia do ostatniej zimy.
