Ława fundamentowa o przekroju 40x60 cm wygląda jak prosty element, ale to właśnie od niej zależy, czy dom będzie równomiernie przenosił obciążenia i nie zacznie pracować tam, gdzie nie powinien. W praktyce zbrojenie ławy fundamentowej 40x60 sprowadza się nie tylko do doboru prętów, lecz także do otuliny, narożników, zakładów i dokładnego montażu na budowie. Poniżej rozpisuję to tak, jak sprawdzam takie rozwiązanie w realnej inwestycji: konkretnie, bez zbędnych ogólników i z naciskiem na rzeczy, które naprawdę robią różnicę.
Najważniejsze zasady sprowadzają się do projektu, otuliny i ciągłości stali
- Sam wymiar 40x60 cm nie przesądza o jednym układzie zbrojenia - decydują obciążenia, grunt i projekt konstrukcyjny.
- W praktyce najczęściej spotyka się 4 pręty podłużne połączone strzemionami.
- Typowe średnice to Ø12-16 mm dla prętów głównych i Ø6 mm dla strzemion.
- Otulina betonu przy kontakcie z gruntem powinna wynosić zwykle około 5 cm.
- Narożniki i zakłady trzeba traktować jak osobny detal, bo to tam najczęściej powstają błędy.
Co oznacza przekrój 40x60 cm w praktyce
Ja zawsze zaczynam od tego, że sam zapis 40x60 cm trzeba czytać razem z projektem, bo różne pracownie potrafią podawać te wymiary w innej kolejności. W praktyce to po prostu przekrój ławy, ale nie jest to jeszcze gotowa recepta na układ stali. Szerokość i wysokość wpływają na sztywność elementu, lecz ostatecznie liczy się też rodzaj ściany, warunki gruntowe, poziom wód i to, czy ława ma pracować pod ścianą nośną, narożem czy miejscem o większym obciążeniu.
Przy takim przekroju patrzę na ławę jak na element, który ma bezpiecznie rozłożyć siły na grunt, a nie tylko „udźwignąć beton”. Jeśli grunt jest nierówny, budynek ma cięższe ściany albo pojawiają się punkty skupionych obciążeń, sam wymiar 40x60 cm nie wystarcza do oceny sytuacji. I właśnie dlatego ten detal trzeba czytać razem z resztą fundamentów, a nie w oderwaniu od całości.
Od tego miejsca przechodzę już do tego, jak najczęściej układa się stal, bo to właśnie tam inwestorzy i wykonawcy najczęściej szukają konkretu.
Jak podejść do zbrojenia ławy fundamentowej 40x60
W typowym domu jednorodzinnym najczęściej widzę układ oparty na czterech prętach podłużnych - zwykle po dwa w dolnej i górnej strefie - spiętych strzemionami. To rozwiązanie jest popularne, bo dobrze łączy prostotę wykonania z rozsądną sztywnością. Nie jest jednak uniwersalne: jeśli projekt przewiduje inne obciążenia, nie wolno go zastępować „standardem z budowy”.
| Układ | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| 4 pręty Ø12 mm + strzemiona Ø6 mm co 25-30 cm | Typowy dom jednorodzinny przy normalnych warunkach gruntowych | Prosty montaż, rozsądny koszt, czytelny detal | Trzeba pilnować otuliny i stabilności szkieletu podczas betonowania |
| 4 pręty Ø16 mm + strzemiona Ø6-8 mm co 20-25 cm | Większe obciążenia lub wyraźnie cięższe ściany | Większa sztywność i zapas nośności | Trudniej zmieścić wszystko w otulinie, rośnie masa zbrojenia |
| 6 prętów podłużnych | Gdy projektant przewidział większe wymagania albo lokalne wzmocnienia | Lepsze rozłożenie sił w przekroju | Nie wolno dodawać ich „na wszelki wypadek” bez uzasadnienia |
Ja przy takim przekroju patrzę też na praktykę wykonawczą: zbyt gęste zbrojenie nie zawsze jest lepsze, jeśli potem nie da się zachować otuliny albo poprawnie zawibrować betonu. Właśnie dlatego między „mocniej” a „mądrzej” często wybieram to drugie. Następny krok to dobór średnic i zachowanie odpowiednich odstępów, bo to właśnie liczby rozstrzygają, czy detal będzie działał poprawnie.
Jak dobrać średnice prętów, strzemion i otulinę
Najczęściej spotykany zakres wygląda tak: pręty główne Ø12-16 mm, strzemiona Ø6 mm, a przy bardziej wymagających układach czasem Ø8 mm. Rozstaw strzemion zwykle mieści się w przedziale 20-30 cm, ale w strefach narożnych i przy miejscach zakotwień lepiej nie rozluźniać układu. Otulina betonu powinna wynosić zwykle około 5 cm, bo to ona chroni stal przed korozją i pomaga utrzymać trwałość całego fundamentu.
| Element | Typowa wartość | Po co to jest ważne |
|---|---|---|
| Pręty główne | Ø12-16 mm | Przenoszą główne siły rozciągające i zginające |
| Strzemiona | Ø6 mm, czasem Ø8 mm | Utrzymują geometrię szkieletu i stabilizują zbrojenie podczas betonowania |
| Rozstaw strzemion | 20-30 cm | Wpływa na sztywność całego kosza i jakość pracy ławy |
| Otulina | około 5 cm | Chroni stal przed wilgocią, gruntem i uszkodzeniem przy betonowaniu |
| Zakład prętów | Zwykle kilka dziesiątek średnic pręta | Zapewnia ciągłość zbrojenia w miejscu łączenia |
Jeśli miałbym wskazać jedną rzecz, która na budowie najczęściej jest niedoszacowana, to właśnie otulina. Bez dystansów i bez kontroli wysokości prętów cały detal zaczyna się „kłaść” w ziemi albo w chudym betonie, a potem nie ma już mowy o poprawnym otoczeniu stali betonem. Po tych parametrach warto przejść do narożników i zakładów, bo tam ława dostaje najwięcej w praktyce.

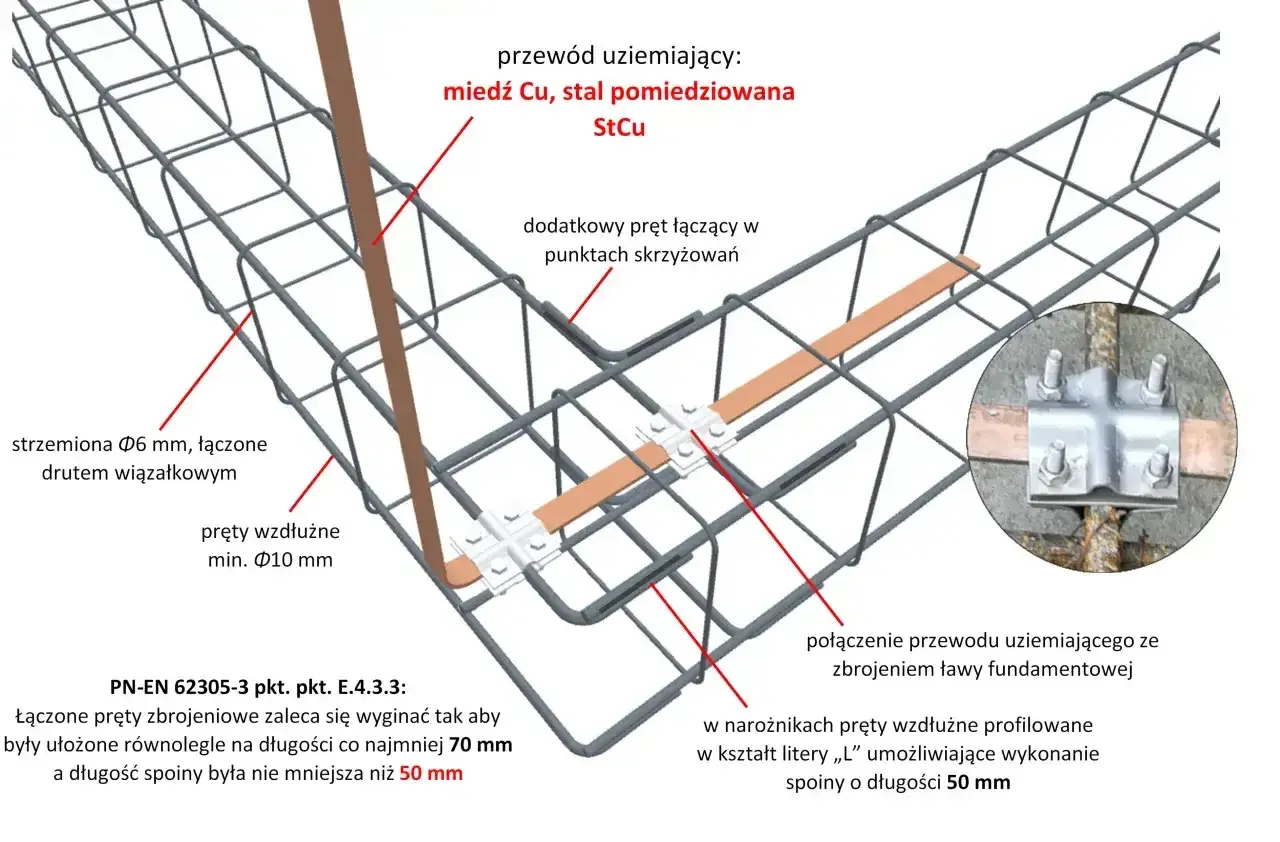

Narożniki i zakłady, które decydują o sztywności ławy
Ja traktuję narożniki jako osobny temat, nie jako zwykłe przedłużenie prostego odcinka. W ławie fundamentowej stal nie powinna się kończyć w narożu „bo tak wyszło”, tylko musi zachować ciągłość w sposób przewidziany w projekcie. Najczęściej stosuje się doginane pręty w kształcie litery L albo odpowiednie zakłady, które pozwalają przenieść siły bez osłabienia przekroju.
To ważne, bo naroża i połączenia ścian fundamentowych są miejscem, w którym naprężenia rozkładają się inaczej niż na prostym odcinku. Jeśli ktoś tu oszczędzi kilka centymetrów stali, później często płaci za to rysami, lokalnymi odkształceniami albo problemami z pracą ścian. Dla mnie to detal, którego nie wolno „upraszczać” na oko.
W praktyce pilnuję dwóch rzeczy: prętów nie wolno ucinać tak, by kończyły się w narożu, a zakłady muszą mieć długość zgodną z dokumentacją i zasadami dla danej średnicy stali. Przy Ø12 mm mówimy zwykle o odcinkach liczonych w dziesiątkach centymetrów, więc to nie jest miejsce na improwizację. Skoro narożniki mamy uporządkowane, warto zobaczyć, jak wygląda sam montaż na budowie.
Jak wykonuję to na budowie krok po kroku
- Najpierw sprawdzam rysunek konstrukcyjny i upewniam się, że wymiary ławy, średnice prętów oraz rozstaw strzemion są zgodne z projektem.
- Potem przygotowuję podłoże: jeśli przewidziano chudy beton, musi być równy i czysty, bez błota, gruzu i osypującej się ziemi.
- Następnie układam dystanse, żeby pręty nie leżały bezpośrednio na gruncie i żeby otulina była realna, a nie tylko „na papierze”.
- Po tym etapie wiążę szkielet zbrojeniowy, pilnując, by pręty główne nie przesuwały się przy podnoszeniu i podczas wibrowania betonu.
- Na końcu sprawdzam narożniki, zakłady i ewentualne startery pod ściany fundamentowe, bo później dostęp do tych miejsc jest już znacznie gorszy.
Ja nie lubię zostawiać takich prac bez kontroli przed zalaniem, bo po betonowaniu każdy błąd staje się drogi i trudny do naprawy. Właśnie dlatego jeszcze przed przyjazdem betonu oglądam cały kosz z kilku stron, sprawdzam wysokość prętów i patrzę, czy nic nie zostało dociśnięte do podłoża. Z tej praktyki wynikają też najczęstsze błędy, które widzę na budowach.
Najczęstsze błędy, które osłabiają ławę
- Pręty leżą bezpośrednio na gruncie - wtedy otulina praktycznie nie istnieje, a stal jest narażona na korozję.
- Zbyt mało dystansów - zbrojenie opada w trakcie wiązania i betonowania, a przekrój przestaje być zgodny z projektem.
- Przerwane narożniki - to jeden z najgorszych błędów, bo osłabia ciągłość pracy całej ławy.
- Za rzadkie strzemiona - szkielet robi się wiotki, trudniej go utrzymać i łatwiej o przemieszczenia przy betonowaniu.
- Zmiany na budowie bez konsultacji - ktoś „dokłada” stal, zmienia średnicę albo ucina elementy, a potem fundament nie odpowiada projektowi.
Najgorszy błąd, jaki obserwuję, to poprawianie zbrojenia już po rozpoczęciu betonowania. Wtedy nie ma czasu na spokojne ustawienie stali, a pośpiech tylko pogarsza dokładność. Jeśli projekt jest nietypowy albo warunki gruntowe są trudne, zbrojenie powinno być mocniej przemyślane jeszcze przed wejściem ekipy w wykop.
Kiedy ten detal powinien być mocniejszy niż standard
Nie każdy dom wymaga identycznego rozwiązania, nawet jeśli ława ma ten sam przekrój 40x60 cm. Ja mocniej przyglądam się projektowi wtedy, gdy pojawiają się cięższe ściany nośne, strop żelbetowy, duża liczba punktowych obciążeń albo grunt, który nie daje równomiernego podparcia. Tak samo reaguję przy wysokim poziomie wód gruntowych i tam, gdzie w grę wchodzą lokalne przewężenia albo schodkowe odcinki ław.
W takich sytuacjach nie ma sensu zgadywać. Albo projekt przewiduje większą ilość stali, inne średnice, dodatkowe dozbrojenia przy kominach i słupach, albo trzeba wrócić do obliczeń. Ja wolę poświęcić godzinę na weryfikację niż później tłumaczyć, skąd wzięły się rysy na fundamencie.
To właśnie dlatego nie traktuję ławy 40x60 cm jako „standardu z jednego szablonu”, tylko jako przekrój, który trzeba dopasować do konkretnego budynku. Ostatni etap przed betonowaniem to już czysta kontrola, ale to ona często decyduje, czy fundament wyjdzie dobrze za pierwszym razem.
Co sprawdzam przed betonowaniem, żeby nie wracać do poprawek
- Czy zbrojenie ma zgodny z projektem układ, średnice i rozstaw strzemion.
- Czy dystanse trzymają realną otulinę i nic nie dotyka gruntu.
- Czy narożniki są zamknięte poprawnie, bez przypadkowego cięcia prętów.
- Czy kosz jest stabilny i nie przesunie się przy podawaniu betonu.
- Czy wszystkie startery pod ściany fundamentowe są w dobrym miejscu i na właściwej wysokości.
Jeśli te punkty są dopilnowane, fundament zwykle przechodzi betonowanie bez nerwowego poprawiania stali w ostatniej chwili. Przy ławie 40x60 cm najwięcej daje nie efektowny „nadmiar” zbrojenia, tylko precyzja, ciągłość i właściwa otulina. I właśnie na tym opiera się trwały, przewidywalny fundament, który nie wymaga później tłumaczenia się z własnych skrótów.
