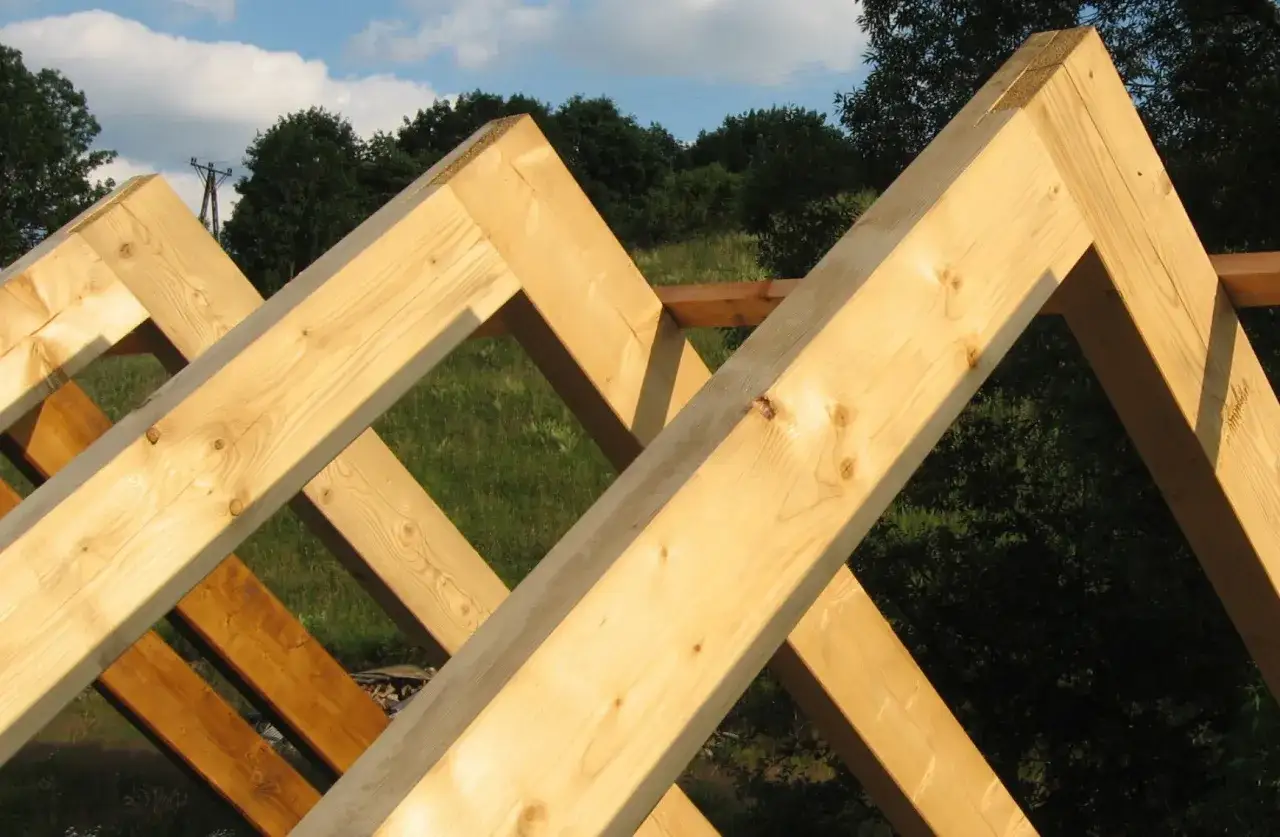

W kalenicy dach przestaje być tylko szkieletem z desek, a zaczyna pracować jako układ, który musi utrzymać własny ciężar, śnieg, wiatr i idealną linię dwóch połaci. Najwięcej zależy od tego, jak zaprojektowane jest łączenie krokwi w szczycie: czy krokwie opierają się na desce kalenicowej, czy pracują na płatwi kalenicowej, i jaką rolę pełnią łączniki stalowe.
Najpierw projekt, potem cięcie i łączenie
- W typowej więźbie krokwiowej deska kalenicowa pomaga ustawić krokwie, ale nie zastępuje belki nośnej.
- Najczęściej spotkasz połączenie na nakładkę, doczołowe do deski kalenicowej, zwidłowanie oraz wzmocnienia stalowe.
- O wyborze decydują projekt, rozpiętość dachu, kąt nachylenia połaci i to, czy poddasze ma być otwarte.
- Precyzja geometrii jest ważniejsza niż liczba wkrętów - źle ustawiona kalenica od razu psuje obie połacie.
- Jeśli projekt nie mówi inaczej, zacios w krokwi nie powinien przekraczać 1/3 jej wysokości.
- Przy większych wymaganiach konstrukcyjnych sama deska kalenicowa nie wystarczy i trzeba przewidzieć układ z płatwią lub innym elementem nośnym.
Co dzieje się w kalenicy i dlaczego ten węzeł jest tak ważny
Kalenica to najwyższa linia dachu, ale z punktu widzenia konstrukcji jest przede wszystkim miejscem, w którym spotykają się siły z obu połaci. Jeśli połączenie jest źle wykonane, krokwie zaczynają pracować niesymetrycznie, kalenica „ucieka” z osi, a pokrycie później trudniej ułożyć równo i szczelnie.
W typowym dachu krokwiowym deska kalenicowa pełni głównie funkcję pomocniczą: ustawia krokwie, daje im punkt montażu i porządkuje geometrię. To nie jest to samo co belka nośna. Jeśli dach ma pracować jako układ z prawdziwą podporą w szczycie, wchodzi już w grę płatew kalenicowa, czyli belka przenosząca obciążenia na słupy lub inne podpory niżej w konstrukcji.
Warto też pamiętać o jętkach, czyli poziomych elementach łączących przeciwległe krokwie. Ich zadaniem jest ograniczenie rozchodzenia się ścian i usztywnienie całej więźby. W praktyce to właśnie zestaw: kalenica, krokwie, jętki i dolne oparcie na murłacie decyduje, czy dach zachowa sztywność na lata. To prowadzi do pytania, jakimi metodami najlepiej takie połączenie wykonać.
Jakie są najczęstsze sposoby łączenia krokwi
W praktyce nie ma jednego uniwersalnego rozwiązania. Inaczej wygląda połączenie w prostym dachu nad domem jednorodzinnym, inaczej w więźbie z otwartym poddaszem, a jeszcze inaczej przy rekonstrukcji starej więźby albo w konstrukcji z płatwiami.
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Doczołowo do deski kalenicowej | W zwykłych dachach krokwiowych, gdy deska kalenicowa służy jako punkt ustawienia i montażu | Szybki montaż, dobra kontrola linii kalenicy, prosta logika wykonania | Nie wolno traktować deski jak belki nośnej; wszystko zależy od projektu i pozostałych podpór |
| Na nakładkę | W tradycyjnych rozwiązaniach ciesielskich i tam, gdzie liczy się mocniejsze zazębienie elementów | Duża sztywność węzła, dobre zachowanie przy poprawnym dopasowaniu | Wymaga bardzo dokładnego trasowania i większej wprawy cieśli |
| Na zwidłowanie | Przy dachach tradycyjnych, widocznych od środka albo w pracach renowacyjnych | Estetyczne i klasyczne rozwiązanie, dobrze wpisuje się w konstrukcje ciesielskie | Trudniejsze wykonanie, większa wrażliwość na błędy w cięciu |
| Z łącznikami stalowymi | Gdy liczy się tempo, powtarzalność i zgodność z nowoczesnym projektem | Przyspiesza montaż, dobrze wzmacnia węzeł, łatwo powtarzalne | Trzeba użyć odpowiednich łączników i właściwych gwoździ lub wkrętów konstrukcyjnych |
| Z płatwią kalenicową | W układach, które mają przenosić większe obciążenia albo tworzyć otwartą przestrzeń bez klasycznego rozporu | Lepsze prowadzenie sił, większe możliwości konstrukcyjne | Wymaga projektu, podpór i poprawnego przeniesienia obciążeń na niższe elementy |
Najważniejszy wniosek jest prosty: w wielu dachach krokwie nie „wiszą” na sobie nawzajem, tylko są ustawione i zamocowane względem elementu kalenicowego. To rozróżnienie często decyduje o tym, czy dach będzie tylko złożony, czy rzeczywiście dobrze zaprojektowany. Skoro to już jasne, można przejść do samego montażu.
Jak wykonać połączenie krokwi krok po kroku
W takiej pracy najbardziej cenię powtarzalność. Jeden dokładny wzór, przeniesiony potem na kolejne krokwie, daje dużo lepszy efekt niż poprawianie wszystkiego „na oko”. Drobna różnica w kącie cięcia na początku potrafi na końcu dać krzywą kalenicę i problemy z deskowaniem albo membraną.
- Sprawdź projekt i ustal, czy w szczycie pracuje deska kalenicowa, płatew czy inny element nośny.
- Wybierz drewno o możliwie prostej osi i zbliżonej wilgotności, bo skręcone lub nadmiernie mokre krokwie trudniej spasować.
- Trasuj cięcia na jednej krokwi wzorcowej, a potem użyj jej jako szablonu dla pozostałych elementów.
- Przymierz pierwszą parę „na sucho”, zanim zamocujesz ją na stałe. To moment, w którym najłatwiej wyłapać błąd w kącie lub długości.
- Jeśli projekt przewiduje zacios, nie schodź głębiej niż na 1/3 wysokości krokwi, bo nadmierne osłabienie elementu działa przeciwko całej więźbie.
- Do mocowania użyj łączników przewidzianych do pracy konstrukcyjnej: płytek perforowanych, kątowników, śrub lub gwoździ pierścieniowych.
- Po zapięciu jednej pary sprawdź linię kalenicy, a dopiero potem przechodź dalej. Jedna poprawka na początku oszczędza godzin pracy później.
Gwoździe pierścieniowe mają karbowany trzpień i trzymają lepiej niż zwykłe gwoździe gładkie, a wkręty konstrukcyjne są czymś innym niż typowe wkręty montażowe z marketu. To nie jest detal kosmetyczny, tylko różnica w nośności całego połączenia. Z tego właśnie powodu warto rozróżnić, kiedy wystarczy deska kalenicowa, a kiedy trzeba już myśleć o układzie nośnym.
Deska kalenicowa czy płatew kalenicowa
To jedno z najczęstszych pytań na etapie projektu i na budowie. I dobrze, bo oba rozwiązania wyglądają podobnie tylko z daleka, a w praktyce pełnią zupełnie inną funkcję.
| Kryterium | Deska kalenicowa | Płatew kalenicowa |
|---|---|---|
| Rola | Ustawia i łączy krokwie w osi dachu | Przenosi obciążenia jako element nośny |
| Nośność | Zwykle pomocnicza, nie zastępuje belki nośnej | Jest częścią układu, który przenosi siły dalej na podpory |
| Zastosowanie | Standardowe dachy krokwiowe i proste układy więźby | Większe rozpiętości, otwarte poddasza, układy wymagające dodatkowego podparcia |
| Efekt we wnętrzu | Łatwiejsza do ukrycia, prostsza konstrukcyjnie | Często wymaga słupów lub innych podpór w przestrzeni poddasza |
| Poziom trudności | Niższy, ale wymaga dokładnej geometrii | Wyższy, bo trzeba poprawnie rozprowadzić obciążenia w całej konstrukcji |
Jeśli poddasze ma być otwarte i widoczne od środka, sama deska kalenicowa zwykle nie rozwiązuje problemu konstrukcyjnego. Wtedy projektant musi przewidzieć inny sposób przeniesienia obciążeń, najczęściej przez płatew i podpory. Z kolei przy prostym dachu nad domem jednorodzinnym często wystarczy klasyczny układ krokwiowy, o ile wszystko jest dobrze spasowane i stężone.
Błędy, które rozjeżdżają kalenicę
Najwięcej kłopotów widzę nie tam, gdzie brakuje materiału, tylko tam, gdzie ktoś za szybko uznał, że „to się samo ustawi”. W kalenicy to nie działa. Tu każdy milimetr, każdy kąt i każdy łącznik mają znaczenie.
- Cięcie kolejnych krokwi bez szablonu. Jeden błąd powielony kilkanaście razy daje krzywą linię dachu.
- Mylenie deski kalenicowej z elementem nośnym. To częsty skrót myślowy, który później wychodzi przy obciążeniu śniegiem lub wiatrem.
- Użycie zwykłych wkrętów zamiast łączników konstrukcyjnych. Węzeł wygląda podobnie, ale pracuje słabiej.
- Zbyt głęboki zacios w krokwi. Osłabiony element szybciej się odkształca i traci sztywność.
- Brak kontroli osi i symetrii po zmontowaniu pierwszych par. Jeśli pierwsza para jest ustawiona źle, reszta tylko powiela problem.
- Zbyt ciasne zamknięcie kalenicy tam, gdzie projekt przewiduje wentylację. W takim miejscu dach musi oddychać, a nie być szczelnie zakorkowany.
W praktyce najgorszy jest błąd niewidoczny na pierwszy rzut oka: dach „jakoś stoi”, ale po kilku tygodniach widać, że połać pracuje inaczej niż druga strona. Dlatego przed zamknięciem więźby zawsze przechodzę jeszcze jeden kontrolny etap.
Co sprawdzam, zanim dach dostanie membranę i pokrycie
Zanim na więźbie pojawi się membrana, kontrłaty i właściwe pokrycie, sprawdzam kilka rzeczy, które później trudno naprawić bez rozbierania połaci. To ostatni moment, żeby złapać błąd bez dużych kosztów.
- Czy obie połacie mają identyczny kąt i czy kalenica biegnie równo w osi budynku.
- Czy połączenia nie mają widocznych szczelin, skręcenia albo „schodka” między krokwiami.
- Czy użyte łączniki są zgodne z projektem i przeznaczone do pracy konstrukcyjnej.
- Czy drewno w strefie połączenia nie ma pęknięć, rozwarstwień albo nadmiernych sęków.
- Czy zachowano przewidzianą wentylację w kalenicy, jeśli dach ma taki układ.
- Czy dalsze elementy więźby, zwłaszcza jętki i usztywnienia, nie wprowadzają naprężeń, które ściągną kalenicę z osi.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: w kalenicy nie oszczędza się na dokładności. To miejsce decyduje o tym, czy dach będzie równy, szczelny i trwały, czy tylko pozornie poprawnie złożony. Właśnie dlatego połączenie u szczytu traktuję nie jako jeden detal, ale jako punkt kontrolny całej więźby.
